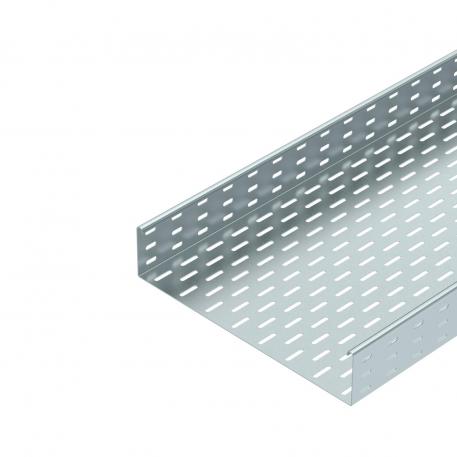

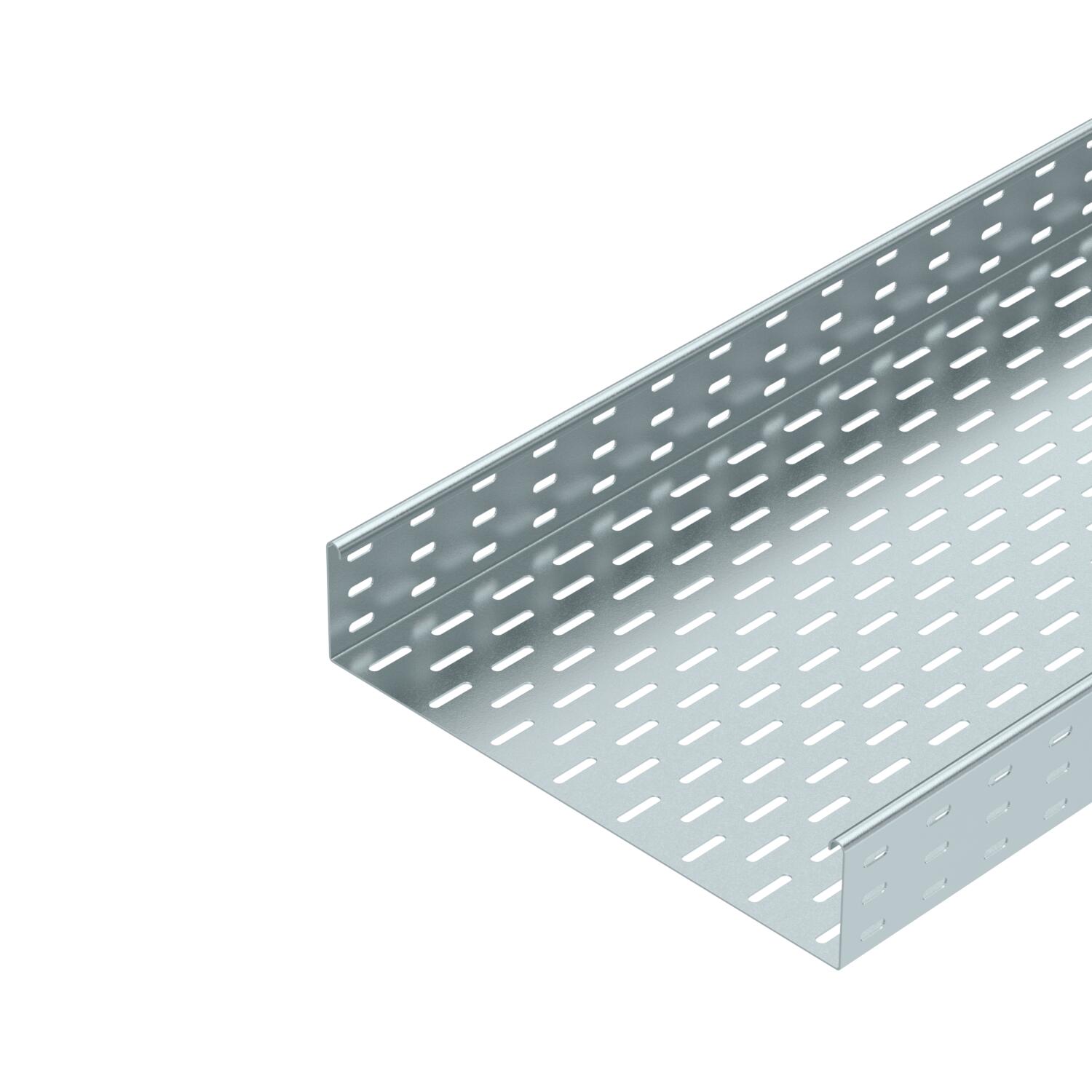

Листовой кабельный лоток SKS 85 FS
Артикул, номер 6058396 | EAN 4012196061273
- Описание продукта
-
Описание продуктаSKS 85 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 85 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-

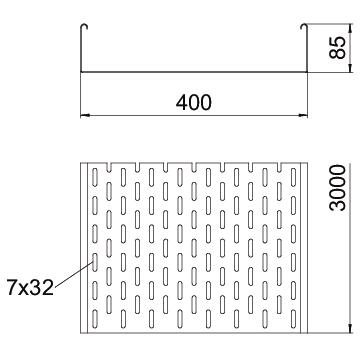

Размеры
Maß W 400 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 85 mm Высота 3 in Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Соединитель в комплекте Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 33800 mm² Полезное поперечное сечение 338 cm² Размер 85x400x3000 Размер 85 x 400 Размер B 400 mm Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 0,75 kN/m Расстояние между опорами: 1,5 м. 2,8 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,6 in Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 16,1873 кг CO2e / 1 Метр Цвет цинковый Ширина 16 in Ширина 400 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа SKS 85
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель FS
RLVL 85 FS 6067123 10 Штук
Стыковая планка
SSLB 400 FS 7070221 20 Штук
Угловая секция 45° 85 FS
RB 45 840 FS 6036206 1 Штук
Угловая секция 90° 85 FS
RB 90 840 FS 6036706 1 Штук
Угловая секция с возможностью регулировки угла 85 FS
RB W 840 FS 6037206 1 Штук
Т-образное/крестовое соединение 85 FS
RAA 840 FS 6042137 1 Штук
Т-образная секция 85 FS
RT 840 FS 6038216 1 Штук
Крестообразное ответвление 85 FS
RK 840 FS 7027337 1 Штук
Крышка с поворотным фиксатором
DRL 400 FS 6052401 3 м
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м
Угловая секция 45° 85 FS
RB 45 840 FS 7000529 1 Штук
Угловая секция 90° 85 FS
RB 90 840 FS 7001819 1 Штук - Загрузки
-
