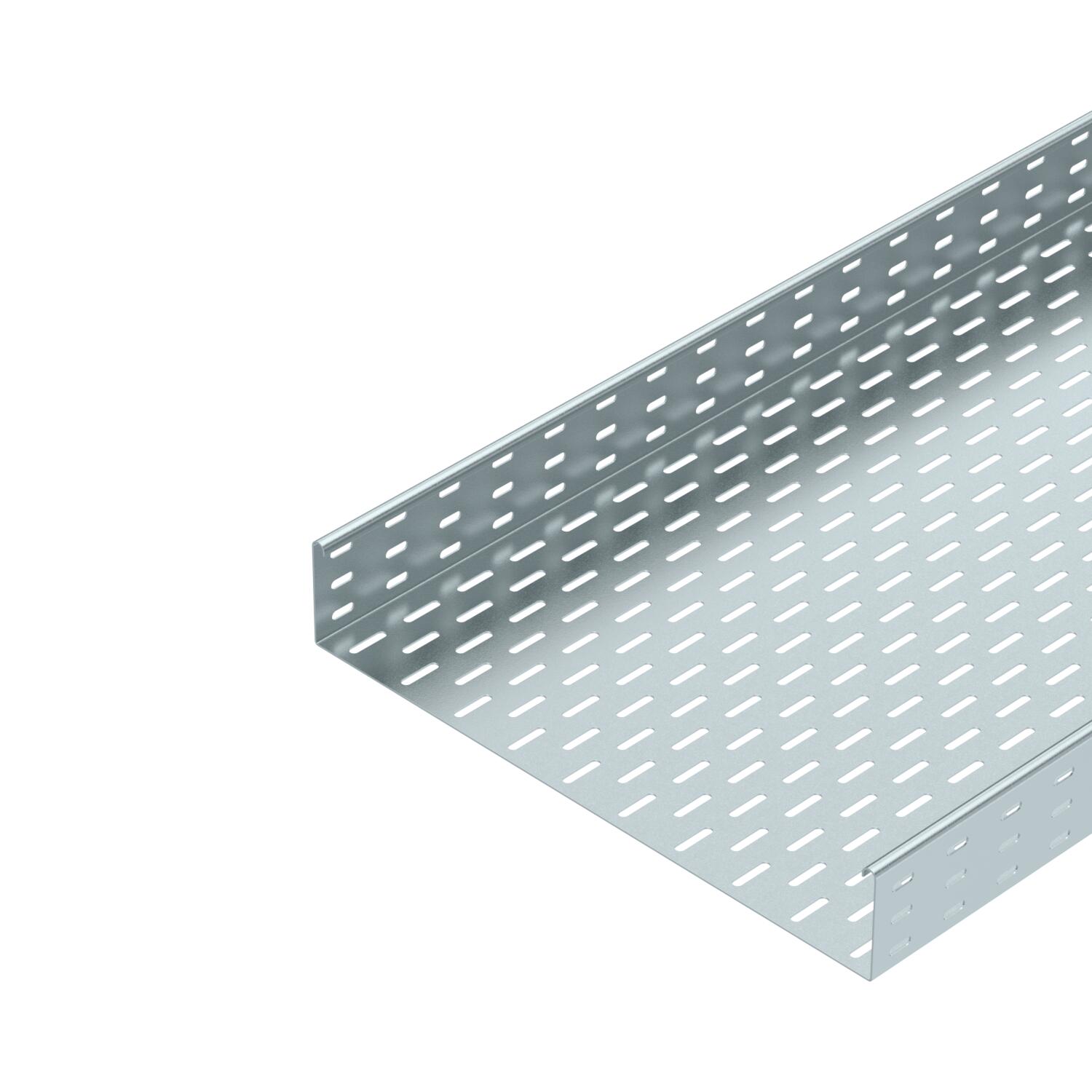

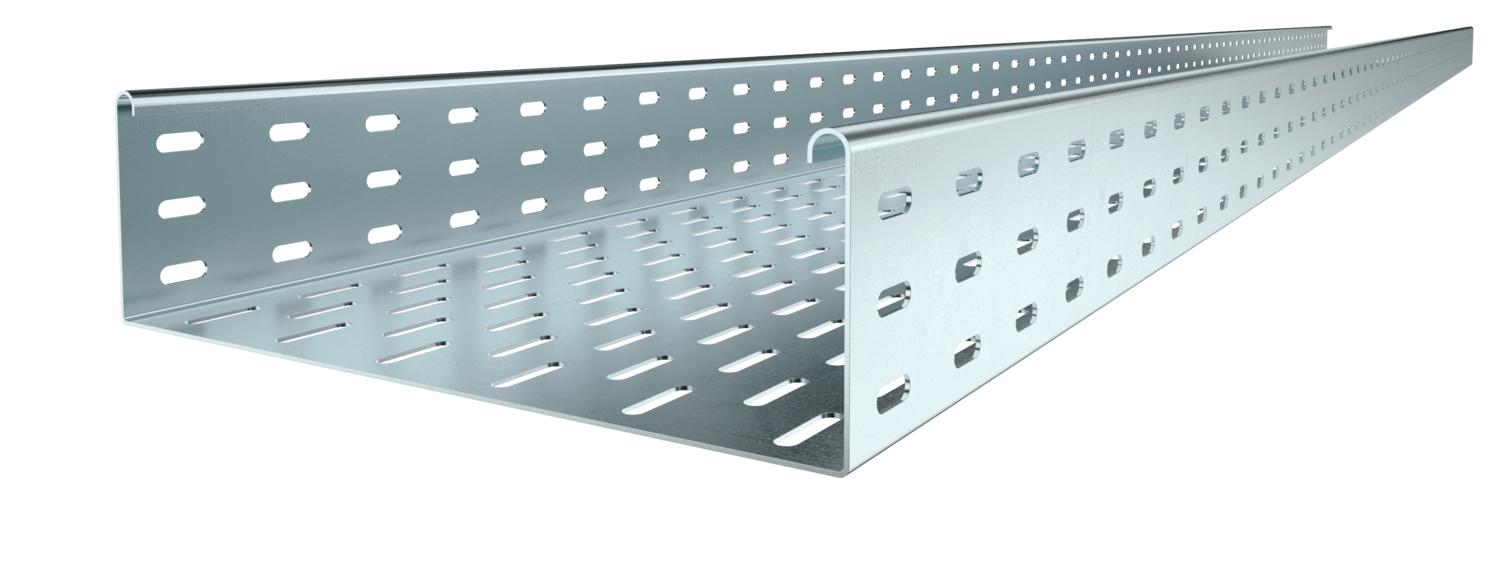

Листовой кабельный лоток SKS 85 FS
Артикул, номер 6058507 | EAN 4012196061334
- Описание продукта
-
Описание продуктаSKS 85 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 85 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-

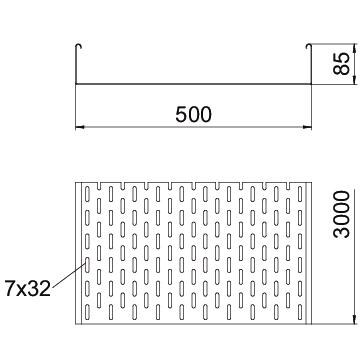

Размеры
Maß W 500 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 3 in Высота 85 mm Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Соединитель в комплекте Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 42300 mm² Полезное поперечное сечение 423 cm² Размер 85 x 500 Размер 85x500x3000 Размер B 500 mm Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 0,75 kN/m Расстояние между опорами: 1,5 м. 2,8 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Толщина листа 0,6 in Углеродный след CO2 (GWP) от колыбели до ворот 18,8288 кг CO2e / 1 Метр Цвет цинковый Ширина 20 in Ширина 500 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа SKS 85
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель FS
RLVL 85 FS 6067123 10 Штук
Стыковая планка
SSLB 500 FS 7070225 20 Штук
Угловая секция 45° 85 FS
RB 45 850 FS 6036208 1 Штук
Угловая секция 90° 85 FS
RB 90 850 FS 6036709 1 Штук
Угловая секция с возможностью регулировки угла 85 FS
RB W 850 FS 6037208 1 Штук
Т-образное/крестовое соединение 85 FS
RAA 850 FS 6042141 1 Штук
Т-образная секция 85 FS
RT 850 FS 6038218 1 Штук
Крестообразное ответвление 85 FS
RK 850 FS 7027339 1 Штук
Крышка с поворотным фиксатором
DRL 500 FS 6052509 3 м
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м
Угловая секция 45° 85 FS
RB 45 850 FS 7000545 1 Штук
Угловая секция 90° 85 FS
RB 90 850 FS 7001835 1 Штук - Загрузки
-
Техническая спецификация SKS 850 FS / 6058507 , 0.30MB , pdfДекларация соответствия ЕС SKS 850 FS / 6058507 , 0.10MB , pdfЭкологическая декларация (EPD) SKS 850 FS / 6058507 , 1.48MB , pdfЗаявление о соответствии для Великобритании SKS 850 FS / 6058507 , 0.09MB , pdfREACH Декларация соответствия SKS 850 FS / 6058507 , 0.12MB , pdfRoHS Декларация соответствия SKS 850 FS / 6058507 , 0.12MB , pdfРазрешение на использование знаков UL certificate, MKS, MKSU, DKS, SKS, SKSU cable trays , 0.24MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions Screw-on cable tray systems , 9.41MB , pdf
