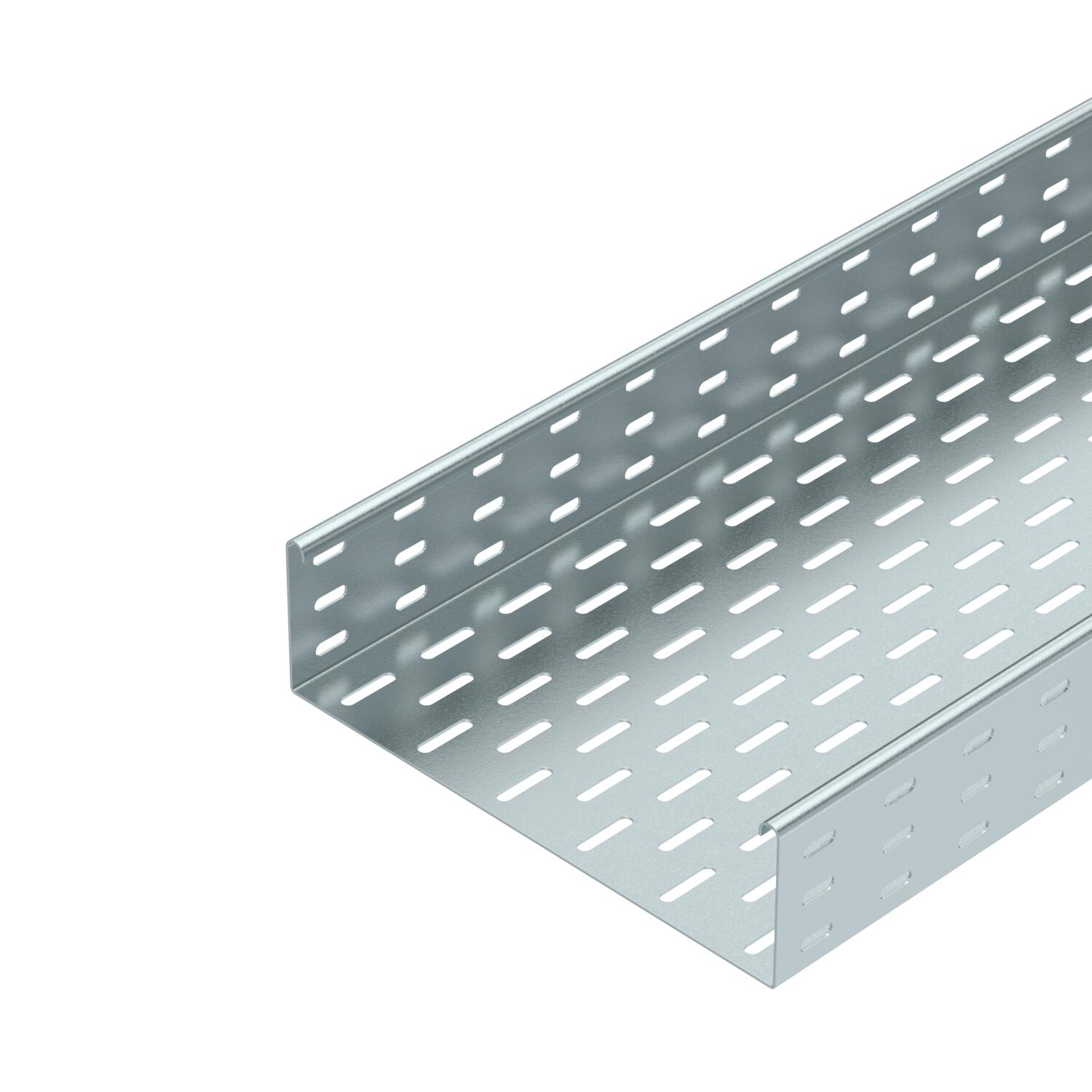

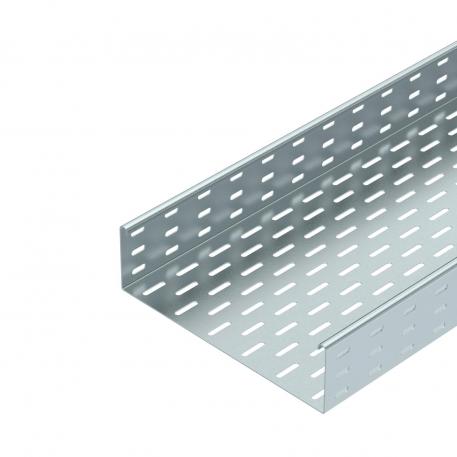

Листовой кабельный лоток SKS 85 FS
Артикул, номер 6058302 | EAN 4012196061211
- Описание продукта
-
Описание продуктаSKS 85 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 85 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 253 cm² Полезное поперечное сечение 25300 mm² Размер 85 x 300 Размер 85x300x3000 С крышкой нет Серия продукции Серия SKS Соответствует требованиям Директивы ROHS да Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Толщина листа 0,6 in Цвет цинковый Размеры

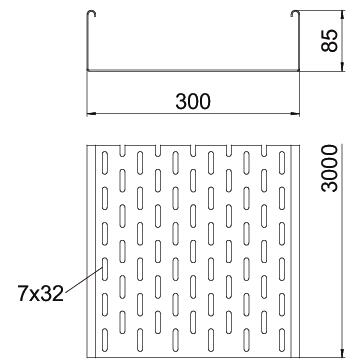

Высота 85 mm Высота 3 in Длина 3000 mm Длина 10 ft Размер B 300 mm Размер W 300 mm Ширина 12 in Ширина 300 mm Нагрузки
Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 0,75 kN/m Расстояние между опорами: 1,5 м. 2,8 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 13,5517 kg CO₂e Declared Unit Метр Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 13,5517 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лоток типа SKS 85
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель 85 FS
RLVL 85 FS 6067123 10 Штук
Стыковая планка
SSLB 300 FS 7070217 20 Штук
Угловая секция 45° 85 FS
RB 45 830 FS 6036204 1 Штук
Угловая секция 90° 85 FS
RB 90 830 FS 6036704 1 Штук
Угловая секция с возможностью регулировки угла 85 FS
RB W 830 FS 6037204 1 Штук
Т-образное/крестовое соединение 85 FS
RAA 830 FS 6042135 1 Штук
Т-образная секция 85 FS
RT 830 FS 6038214 1 Штук
Крестообразное ответвление 85 FS
RK 830 FS 7027335 1 Штук
Крышка с поворотным фиксатором
DRL 300 FS 6052304 3 м
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м
Угловая секция 45° 85 FS
RB 45 830 FS 7000510 1 Штук
Угловая секция 90° 85 FS
RB 90 830 FS 7001800 1 Штук - Загрузки
-
