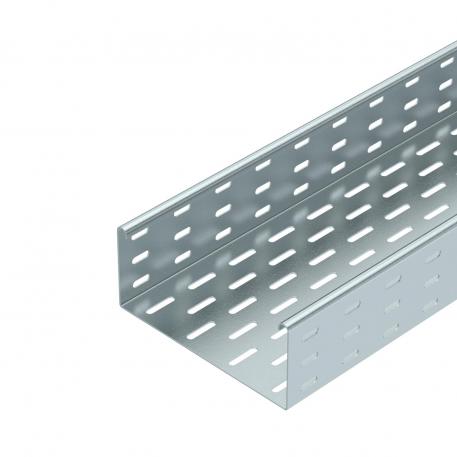

Листовой кабельный лоток SKS 85 FS
Артикул, номер 6058205 | EAN 4012196061150
- Описание продукта
-
Описание продуктаSKS 85 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 85 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-

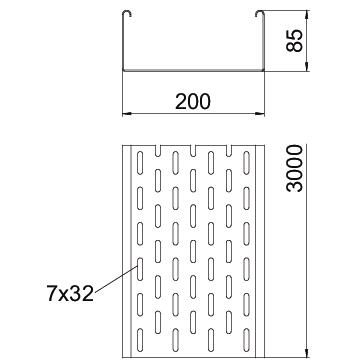

Размеры
Maß W 200 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 3 in Высота 85 mm Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Соединитель в комплекте Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 18600 mm² Полезное поперечное сечение 186 cm² Размер 85x200x3000 Размер 85 x 200 Размер B 200 mm Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 0,75 kN/m Расстояние между опорами: 1,5 м. 2,8 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Толщина листа 0,6 in Углеродный след CO2 (GWP) от колыбели до ворот 10,911 кг CO2e / 1 Метр Цвет цинковый Ширина 200 mm Ширина 8 in Технические данные
Диаграмма нагрузки на кабельный лоток типа SKS 85
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель FS
RLVL 85 FS 6067123 10 Штук
Стыковая планка
SSLB 200 FS 7070213 20 Штук
Угловая секция 45° 85 FS
RB 45 820 FS 6036202 1 Штук
Угловая секция 90° 85 FS
RB 90 820 FS 6036702 1 Штук
Угловая секция с возможностью регулировки угла 85 FS
RB W 820 FS 6037202 1 Штук
Т-образное/крестовое соединение 85 FS
RAA 820 FS 6042133 1 Штук
Т-образная секция 85 FS
RT 820 FS 6038212 1 Штук
Крестообразное ответвление 85 FS
RK 820 FS 7027333 1 Штук
Крышка с поворотным фиксатором
DRL 200 FS 6052207 3 м
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м
Угловая секция 45° 85 FS
RB 45 820 FS 7000499 1 Штук
Угловая секция 90° 85 FS
RB 90 820 FS 7001789 1 Штук - Загрузки
-
