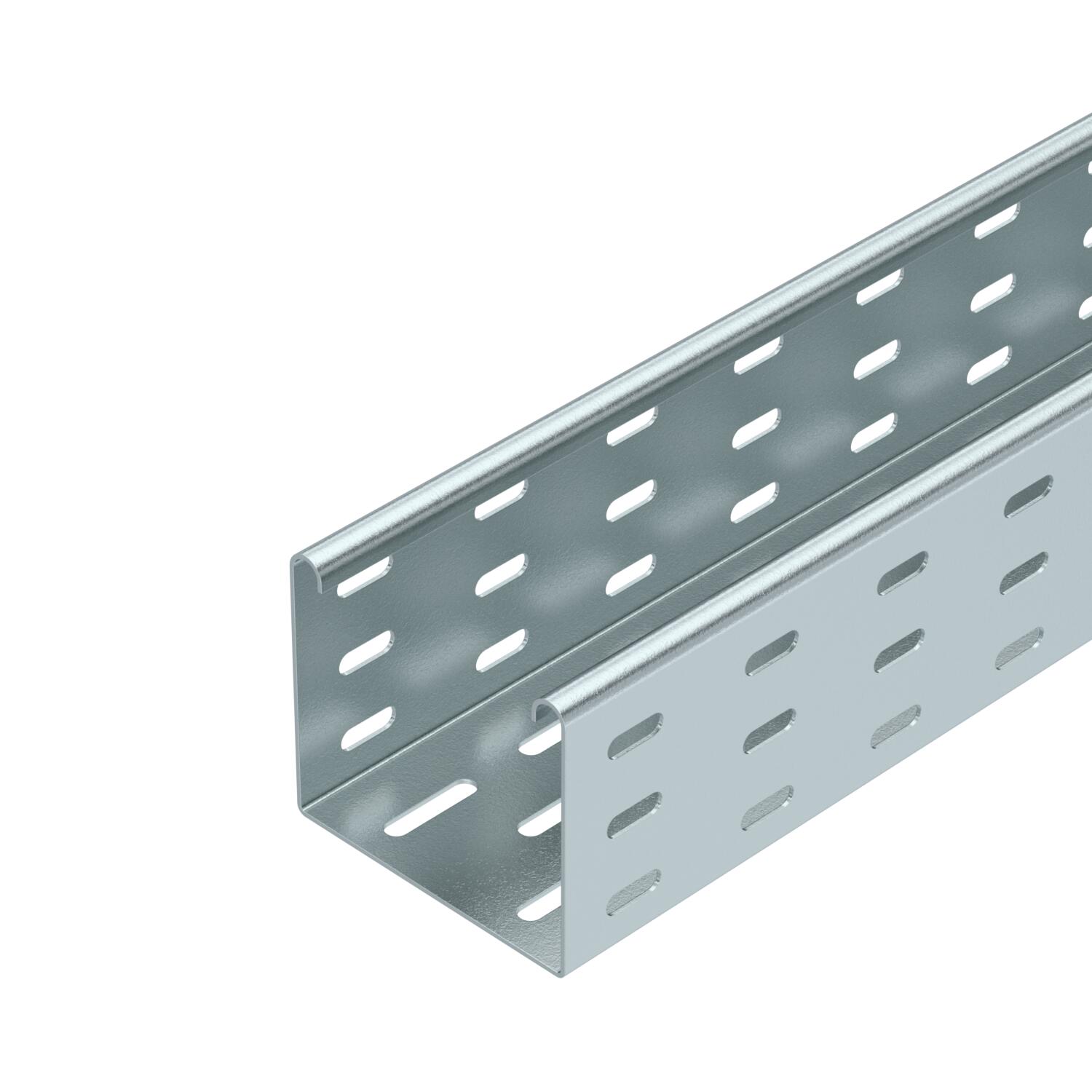

Листовой кабельный лоток SKS 85 FS
Артикул, номер 6058108 | EAN 4012196061099
- Описание продукта
-
Описание продуктаSKS 85 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 85 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Размеры

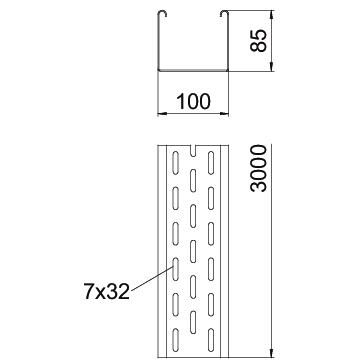

Dimension W 100 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 85 mm Высота 3 in Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 83 cm² Полезное поперечное сечение 8300 mm² Размер 85x100x3000 Размер 85 x 100 Размер B 100 mm Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 0,75 kN/m Расстояние между опорами: 1,5 м. 2,8 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,6 in Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 8,2754 кг CO2e / 1 Метр Цвет цинковый Ширина 4 in Ширина 100 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа SKS 85
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель FS
RLVL 85 FS 6067123 10 Штук
Стыковая планка
SSLB 100 FS 7070205 20 Штук
Угловая секция 45° 85 FS
RB 45 810 FS 6036200 1 Штук
Угловая секция 90° 85 FS
RB 90 810 FS 6036700 1 Штук
Угловая секция с возможностью регулировки угла 85 FS
RB W 810 FS 6037200 1 Штук
Т-образное/крестовое соединение 85 FS
RAA 810 FS 6042131 1 Штук
Т-образная секция 85 FS
RT 810 FS 6038210 1 Штук
Крестообразное ответвление 85 FS
RK 810 FS 7027331 1 Штук
Крышка с поворотным фиксатором FS
DRL 100 FS 6052096 3 м
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м
Угловая секция 45° 85 FS
RB 45 810 FS 7000472 1 Штук
Угловая секция 90° 85 FS
RB 90 810 FS 7001762 1 Штук - Загрузки
-
Техническая спецификация SKS 810 FS / 6058108 , 0.31MB , pdfДекларация соответствия ЕС SKS 810 FS / 6058108 , 0.10MB , pdfЗаявление о соответствии для Великобритании SKS 810 FS / 6058108 , 0.09MB , pdfREACH Декларация соответствия SKS 810 FS / 6058108 , 0.12MB , pdfRoHS Декларация соответствия SKS 810 FS / 6058108 , 0.12MB , pdfЭкологическая декларация (EPD) SKS 810 FS / 6058108 , 1.48MB , pdfРазрешение на использование знаков UL certificate, MKS, MKSU, DKS, SKS, SKSU cable trays , 0.24MB , pdfИнструкции по монтажу Mounting instructions Screw-on cable tray systems , 9.41MB , pdfИнструкции по монтажу Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
