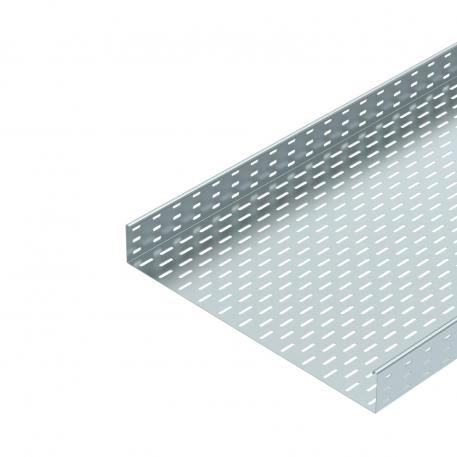

Листовой кабельный лоток SKS 85 FS
Артикул, номер 6058604 | EAN 4012196061396
- Описание продукта
-
Описание продуктаSKS 85 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 85 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-

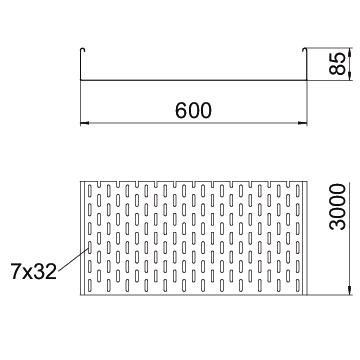

Размеры
Dimension W 600 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 3 in Высота 85 mm Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 508 cm² Полезное поперечное сечение 50800 mm² Размер 85 x 600 Размер 85x600x3000 Размер B 600 mm Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 0,75 kN/m Расстояние между опорами: 1,5 м. 2,8 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,6 in Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 21,4605 кг CO2e / 1 Метр Цвет цинковый Ширина 24 in Ширина 600 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа SKS 85
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель FS
RLVL 85 FS 6067123 10 Штук
Стыковая планка
SSLB 600 FS 7070233 20 Штук
Угловая секция 45° 85 FS
RB 45 860 FS 6036210 1 Штук
Угловая секция 90° 85 FS
RB 90 860 FS 6036710 1 Штук
Угловая секция с возможностью регулировки угла 85 FS
RB W 860 FS 6037210 1 Штук
Т-образное/крестовое соединение 85 FS
RAA 860 FS 6042143 1 Штук
Т-образная секция 85 FS
RT 860 FS 6038220 1 Штук
Крестообразное ответвление 85 FS
RK 860 FS 7027341 1 Штук
Крышка с поворотным фиксатором
DRL 600 FS 6052606 3 м
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м
Угловая секция 45° 85 FS
RB 45 860 FS 7000561 1 Штук
Угловая секция 90° 85 FS
RB 90 860 FS 7001851 1 Штук - Загрузки
-
Техническая спецификация SKS 860 FS / 6058604 , 0.33MB , pdfДекларация соответствия ЕС SKS 860 FS / 6058604 , 0.10MB , pdfЗаявление о соответствии для Великобритании SKS 860 FS / 6058604 , 0.09MB , pdfREACH Декларация соответствия SKS 860 FS / 6058604 , 0.12MB , pdfRoHS Декларация соответствия SKS 860 FS / 6058604 , 0.12MB , pdfЭкологическая декларация (EPD) SKS 860 FS / 6058604 , 1.48MB , pdfРазрешение на использование знаков UL certificate, MKS, MKSU, DKS, SKS, SKSU cable trays , 0.24MB , pdfИнструкции по монтажу Mounting instructions Screw-on cable tray systems , 9.41MB , pdfИнструкции по монтажу Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
