Шина уравнивания потенциалов для монтажа в помещении, протестирована согласно требованиям VDE
Артикул, номер 5015650 | EAN 4012195378556
- Описание продукта
-
Описание продуктаШина для уравнивания потенциалов соответствует стандарту DIN VDE 0100-410/-540, а также стандарту DIN VDE 0185-305
• соответствует стандарту VDE 0618, часть 1;
• с клеммной шиной 10 x 10 мм из никелированной латуни;
• с наборными клеммами из гальванически оцинкованной стали;
• крышка и держатели шин из полистирола, серые;
• возможна пломбировка крышки;
• способность проводить ток молнии 100 кА (10/350);
• хомут со стопорным элементом для защиты от ослабления (требуется, например, в промышленности и взрывоопасных областях).
Возможности подключения:
• 7 одножильных или многожильных проводов 2,5-25 мм² или тонкожильных проводов до 16 мм² (Ø 7 мм максимум);
• 2 одножильных или многожильных провода 25-95 мм² или тонкожильных провода 70 мм² (Ø 13,5 мм максимум);
• 1 плоский провод 30 x 3,5 мм.
с пломбируемой крышкой
из ударопрочного пластика
-
- Технические данные
-

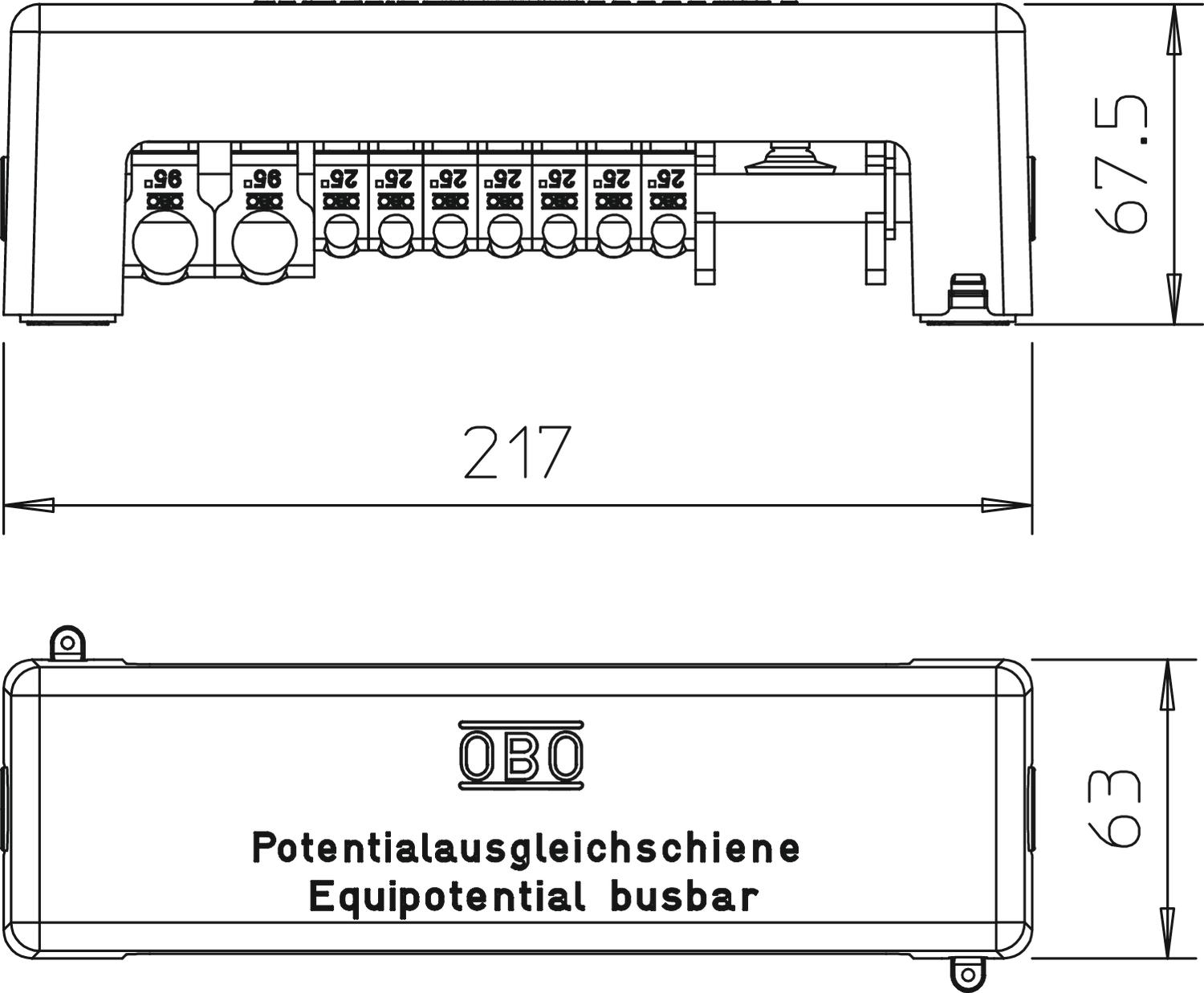

Размеры
Высота 67,5 mm Длина 217 mm Изолятор да Исполнение с крышкой Количество соединений жесткого провода до 25 мм² 7 Количество соединений жесткого провода до 95 мм² 2 Количество соединений плоского провода до 30 мм 1 Материал латунный Материал зажима Сталь Материал контактной шины латунный Модель Модульная конструкция Поверхность клеммы гальванически оцинкованный Поверхность контактной шины Никелированный Размер 217mm Углеродный след CO2 (GWP) от колыбели до ворот 1,778 кг CO2e / 1 Шт. Цвет серый Ширина 63 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

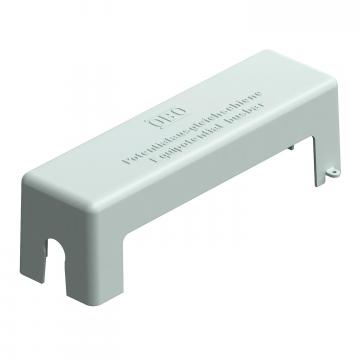

Крышка для шины 1801 VDE
1801 AH 5015707 1 Штук
Держатель для шины 1801 VDE
1801 SCH 5015715 10 Штук

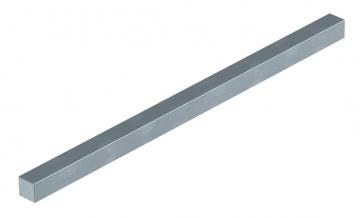

Контактная пластина для шины 1801 VDE
1801 KL1 5015723 1 Штук

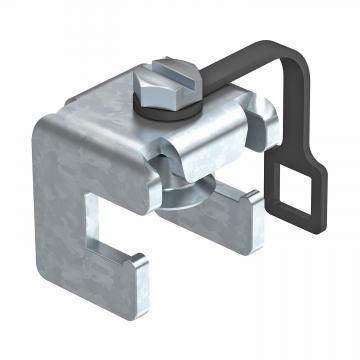

Клемма для подключения плоского проводника до FL 30 к шине 1801 VDE
1801 RK30 5015731 1 Штук

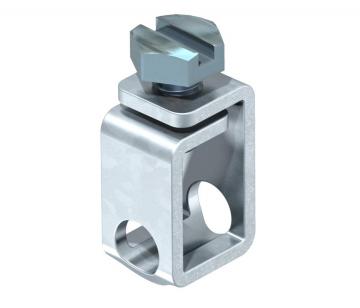

Клемма для подключения круглого проводника до 25 мм² к шине 1801 VDE
1801 RK25 5015758 10 Штук

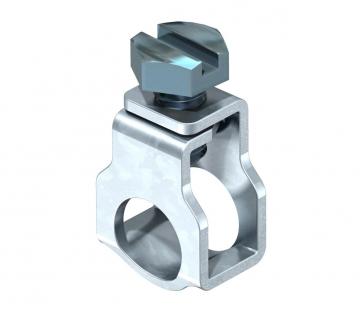

Клемма для подключения круглого проводника от 25 мм² к шине 1801 VDE
1801 RK95 5015766 10 Штук

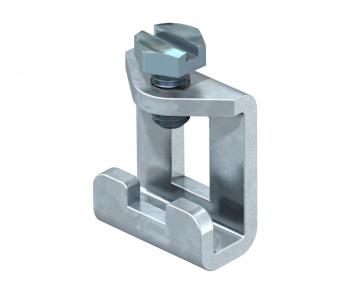

Клемма для подключения плоского проводника от FL 30 к шине 1801 VDE
1801 RK40 5015774 1 Штук - Загрузки
-
Техническая спецификация 1801 VDE / 5015650 , 0.24MB , pdfРуководство Lightning protection guide , 0.18MB , pdfДекларация соответствия ЕС 1801 VDE / 5015650 , 0.10MB , pdfREACH Декларация соответствия 1801 VDE / 5015650 , 0.13MB , pdfRoHS Декларация соответствия 1801 VDE / 5015650 , 0.13MB , pdf
