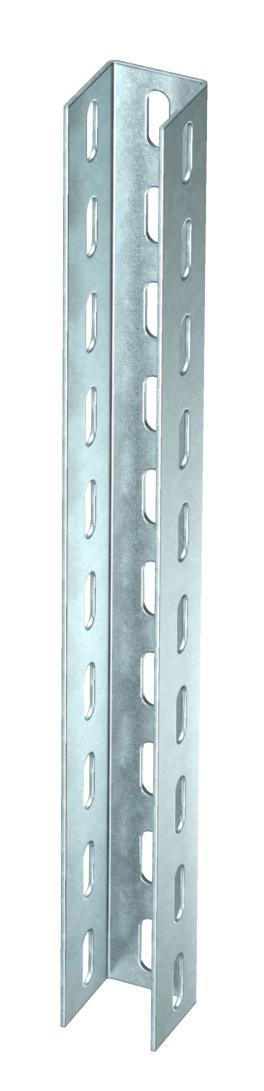

Стойка US 5 FT
Артикул, номер 6340966 | EAN 4012196437597
- Описание продукта
-

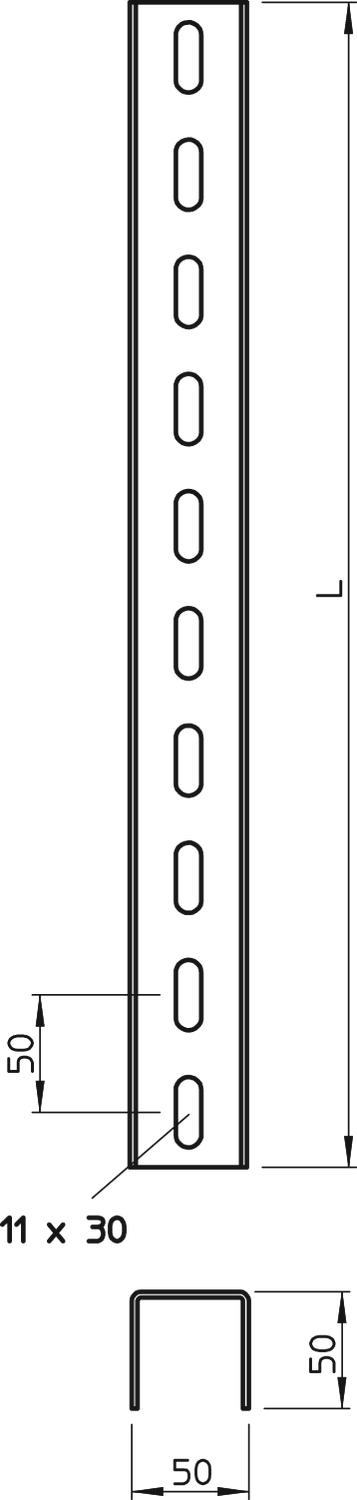

Описание продуктаU-образная стойка фиксированной длины. Размеры 50 x 50 мм.
При ширине кронштейна от 400 мм или при монтаже кронштейна на конце подвески рекомендуется использовать распорку DSK 45.
-
- Технические данные
-
Технические характеристики
Артикулы EPD да Вид перфорации 3 стороны перфорированные Высота 50 mm Длина 1500 mm Исполнение Одинарный профиль Материал Сталь Отделяемый нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции да Прочность материала 2,5 mm Размер 50x50x1500 Размер 50 x 50 x 2,5 Размер L 1500 mm С зубцами нет Статическая величина ly 8,32 cm Статическая величина lz 12,53 cm Статическая величина Wy 2,61 cm² Статическая величина Wz 5,01 cm² Статическая величина А 2,74 cm² Углеродный след CO2 (GWP) от колыбели до ворот 8,6639 кг CO2e / 1 Шт. Форма профиля U-образный профиль Цвет цинковый Ширина 50 mm Ширина шлица 45 mm - Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Соединитель U-образных стоек FT
VUS 5 FT 6018505 10 Штук
Защитный колпачок
US 5 KS OR 6338462 20 Штук

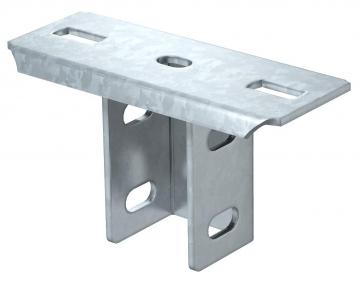

Траверса US 5
KUS 5 FT 6348904 1 Штук
Болт с полукруглой плоской головкой с шайбой и гайкой
FRS 10x25 F 8.8 6407560 50 Штук

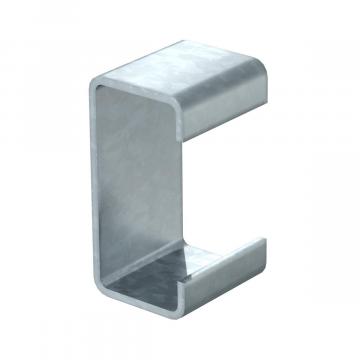

Распорка FT
DSK 45 FT 6416500 20 Штук
Винт с шестигранной головкой M10 F
SKS 10x80 F 6418250 20 Штук - Загрузки
-
