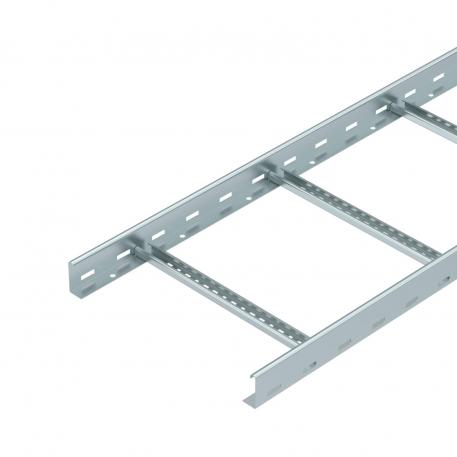

Кабельный лоток лестничного типа LG 60, длина 6 м, VS FS
Артикул, номер 6208633 | EAN 4012195064299
- Описание продукта
-

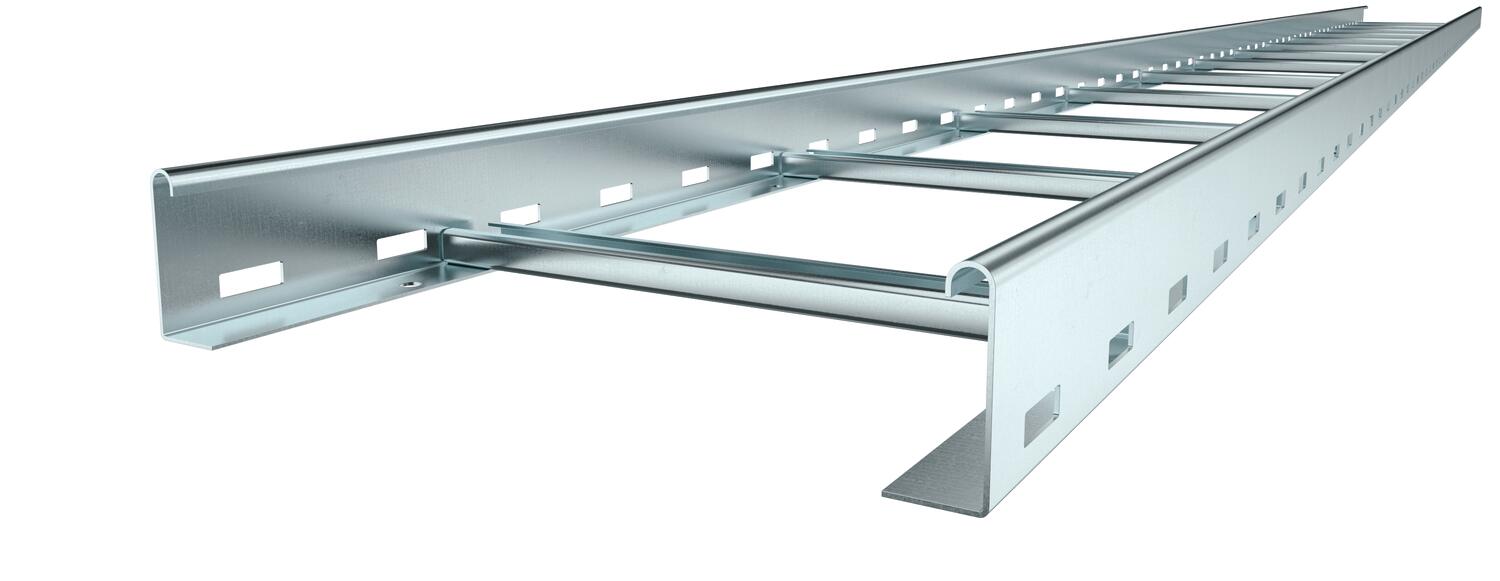

Описание продуктаКабельный лоток лестничного типа с перфорированными боковыми стенками высотой 60 мм, с перекладиной VS.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Кабельные лотки лестничного типа поставляются в сложенном виде.
Прокладка кабеля может выполняться с помощью соответствующей зажимной скобы, тип 2056.
Лестничные лотки шириной от 200 до 400 мм могут использоваться для вертикального монтажа в установках с классом сохранения электрических функций согласно DIN 4102 часть 12. Прокладка кабеля может выполняться с помощью зажимной скобы, тип 2056 М, допущенной к использованию для сохранения функциональности.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Сталь Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции да Полезное поперечное сечение 198 cm² Полезное поперечное сечение 19800 mm² Противопожарная защита Повышение живучести конструкции, стандартная кабеленесущая конструкция Размер 60x400x6000 Размер 60x400x6000 Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Цвет цинковый Размеры
Высота 60 mm Длина 6000 mm Размер B 400 mm Размер шлица, перекладина 16,50 Ширина 400 mm Нагрузки
Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 1,1 kN/m Расстояние между опорами 3,5 м 0,75 kN/m Расстояние между опорами 4,0 м 0,45 kN/m Расстояние между опорами 4,5 м 0,3 kN/m Расстояние между опорами 5,0 м 0,15 kN/m Расстояние между опорами: 1,5 м. 3,1 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 7,5066 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 7,5066 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лестничный лоток типа LG 60 VS
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором
DRL 400 FS 6052401 3 м
Продольный соединитель FS
LVG 60 FS 6208840 10 Штук
Угловой соединитель 60 FS
LWVG 60 FS 6208895 10 Штук
Шарнирный соединитель FS
LGVG 60 FS 6208941 10 Штук
Мультифункциональный соединитель FS
LMFV 640 FS 6225714 1 Штук
Угловая секция 90° 60 FS
LB 90 640 R3 FS 6225046 1 Штук
Т-образная секция 60 FS
LT 640 R3 FS 6225214 1 Штук
Т-образное/крестовое соединение 60 FS
LAA 640 R3 FS 6225854 1 Штук
Элемент вертикального регулируемого угла 60 FS
LGBE 640 FS 6225454 1 Штук
Угловая секция 90° 60 FS
LB 90 640 R5 FS 6211426 1 Штук
Защитный колпачок 60
SKH 60 OR 6222537 40 пар
Зажим для создания ответвлений
LAS 60 FS 6221351 10 Штук
Разделительная полочка 45 FS
TSG 45 FS 6062033 3 м
Угловая вставка FS
LEB 25 FS 6221203 1 Штук
Угловая вставка FS
LEB 50 FS 6221246 1 Штук
Донная вставка
ELB-L 40 FS 6103286 3 м - Загрузки
-
