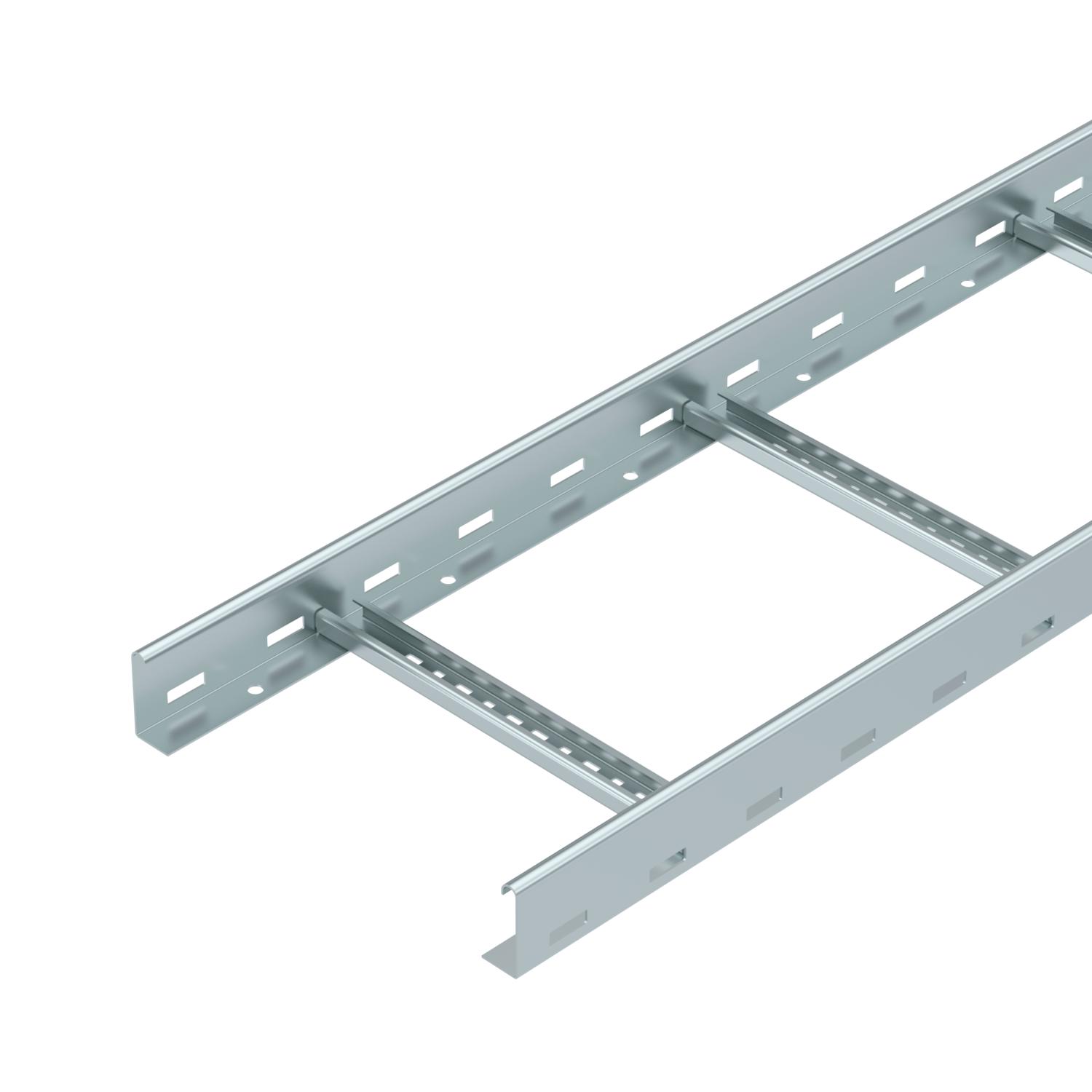

Кабельный лоток лестничного типа LG 60, длина 6 м, VS FS
Артикул, номер 6208630 | EAN 4012195064268
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа с перфорированными боковыми стенками высотой 60 мм, с перекладиной VS.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Высота 60 mm Длина 6000 mm Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Сталь Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции да Полезное поперечное сечение 148 cm² Полезное поперечное сечение 14800 mm² Противопожарная защита Повышение живучести конструкции, стандартная кабеленесущая конструкция Размер 60x300x6000 Размер 60x300x6000 Размер B 300 mm Размер шлица, перекладина 16,50 Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 1,1 kN/m Расстояние между опорами 3,5 м 0,75 kN/m Расстояние между опорами 4,0 м 0,45 kN/m Расстояние между опорами: 1,5 м. 3,1 kN/m Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Углеродный след CO₂ (GWP) от колыбели до ворот 7,1524 кг CO₂e / 1 Метр Цвет цинковый Ширина 300 mm Технические данные
Диаграмма нагрузки на кабельный лестничный лоток типа LG 60 VS
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором
DRL 300 FS 6052304 3 м Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Разделительная полочка 45 FS
TSG 45 FS 6062033 3 м
Фиксатор для крепления разделительной полочки
KS KL A2 6062284 30 Штук
Продольный соединитель FS
LVG 60 FS 6208840 10 Штук
Защитный колпачок 60
SKH 60 OR 6222537 40 пар
Мультифункциональный соединитель FS
LMFV 630 FS 6225712 1 Штук - Загрузки
-
