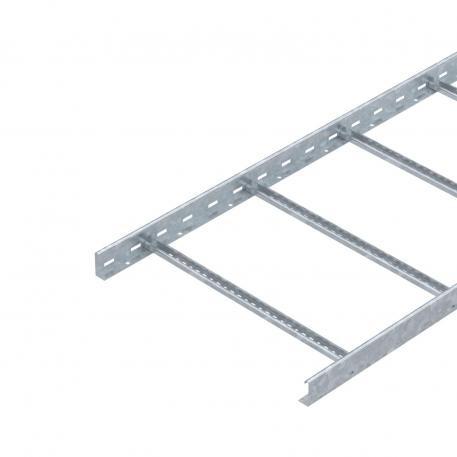

Кабельный лоток лестничного типа LG 60, длина 3 м, VS FT
Артикул, номер 6208578 | EAN 4012195434221
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа с перфорированными боковыми стенками высотой 60 мм, с перекладиной VS.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Другие варианты ширины по запросу.
-
- Технические данные
-
Технические характеристики

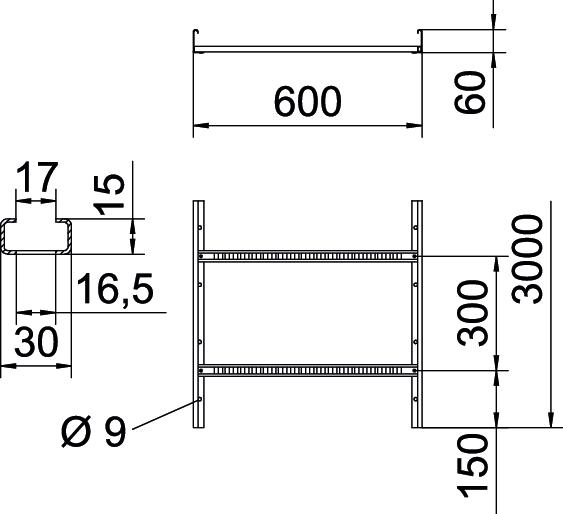

Боковая перфорация да Высота 60 mm Длина 3000 mm Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 298 cm² Полезное поперечное сечение 29800 mm² Размер 60x600x3000 Размер B 600 mm Размер шлица, перекладина 16,50 Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 1,1 kN/m Расстояние между опорами 3,5 м 0,75 kN/m Расстояние между опорами 4,0 м 0,45 kN/m Расстояние между опорами: 1,5 м. 3,1 kN/m Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Углеродный след CO₂ (GWP) от колыбели до ворот 8,7003 кг CO₂e / 1 Метр Цвет цинковый Ширина 600 mm Технические данные
Диаграмма нагрузки на кабельный лестничный лоток типа LG 60 VS
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором
DRL 600 FT 6051472 3 м Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор для крепления разделительной полочки
KS KL A2 6062284 30 Штук
Разделительная полочка 45 DD
TSG 45 DD 6062321 3 м
Продольный соединитель FT
LVG 60 FT 6208843 10 Штук
Опорная пластина FT
LAB 60 FT 6220479 1 Штук
Защитный колпачок 60
SKH 60 OR 6222537 40 пар

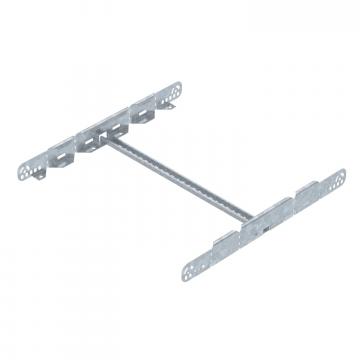

Мультифункциональный соединитель FT
LMFV 660 FT 6225738 1 Штук - Загрузки
-
