Листовой кабельный лоток BKRS 110 FS
Артикул, номер 6061991 | EAN 4012196147090
- Описание продукта
-
Описание продуктаУсиленный, листовой кабельный лоток BKRS с перфорацией дна, высота боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики

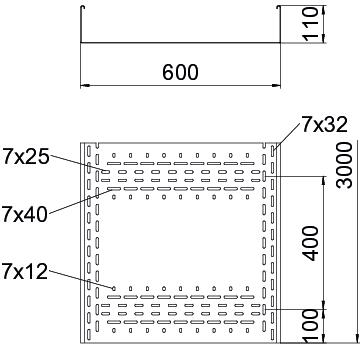

Боковая перфорация нет Вид соединителя кабеленесущей системы Привинчен Высота 4 in Высота 110 mm Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 59600 mm² Полезное поперечное сечение 596 cm² Размер Н 110 mm Размер 110x600x3000 Размер B 600 mm Размер L 3000 mm Расстояние между опорами 1,0 м 1,46 kN/m Расстояние между опорами 2,5 м 1,2 kN/m Расстояние между опорами 3,0 м 0,92 kN/m Расстояние между опорами: 1,5 м. 1,67 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,08 in Толщина листа 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 29,6165 кг CO2e / 1 Метр Цвет цинковый Ширина 600 mm Ширина 24 in - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Опорный кронштейн BKRS FT
STA BKRS 600 FT 6044553 1 Штук
Опорный профиль 100 FS
STP Z 1060 FS 6044591 1 Штук
Крышка кабельного лотка, рифлёная DBKR FS
DBKR 600 FS 6049129 3 м
Продольный и угловой соединитель 110 FS
RLVL 110 FS 6067131 10 Штук
Переходник/концевик 110 FS
RWEB 160 FS 7111740 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор крышки G
DK DBKR G 6049280 30 Штук
Уплотнительная пластина FS
SSE SSLB 600 FS 6049300 1 Штук
Разделительная полочка Z-образной формы 110 FS
TSG110Z BKRS FS 6062391 3 м - Загрузки
-
Техническая спецификация BKRS 1160 FS / 6061991 , 0.18MB , pdfДекларация соответствия ЕС BKRS 1160 FS / 6061991 , 0.10MB , pdfЭкологическая декларация (EPD) BKRS 1160 FS / 6061991 , 1.48MB , pdfREACH Декларация соответствия BKRS 1160 FS / 6061991 , 0.12MB , pdfRoHS Декларация соответствия BKRS 1160 FS / 6061991 , 0.12MB , pdfРазрешение на использование знаков UL certificate cable trays BKRS , 0.24MB , pdfИнструкции по монтажу Mounting instructions, BKRS walkable cable tray systems for Porsche AG , 0.06MB , pdfИнструкции по монтажу Mounting instructions, BKRS walkable cable tray systems for Mercedes Benz , 4.15MB , pdfИнструкции по монтажу Mounting instructions, BKRS walkable cable tray systems for BMW AG , 4.54MB , pdfИнструкции по монтажу BKRS walkable cable tray systems , 5.36MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
