Листовой кабельный лоток BKRS 110 FS
Артикул, номер 6061989 | EAN 4012196147069
- Описание продукта
-

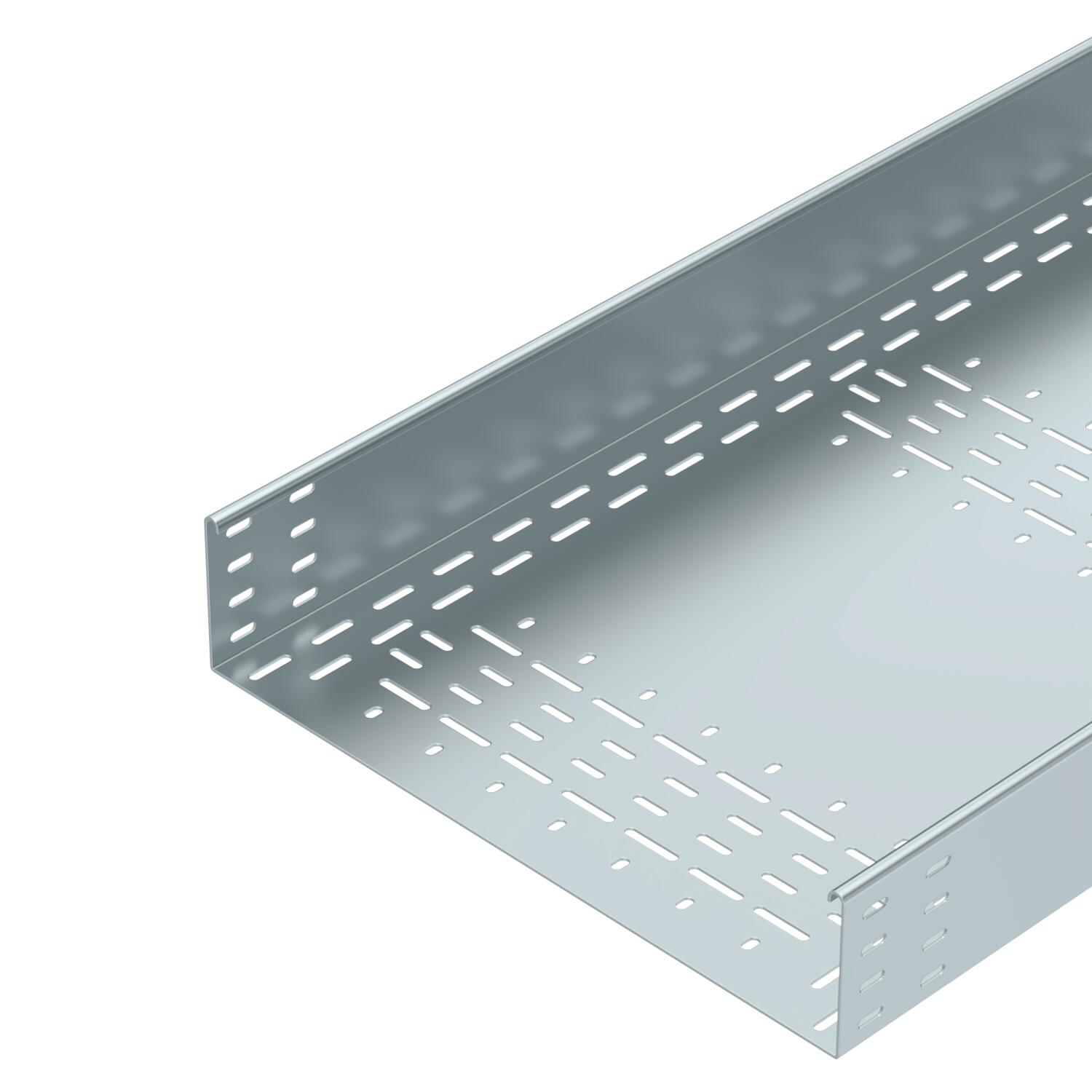

Описание продуктаУсиленный, листовой кабельный лоток BKRS с перфорацией дна, высота боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики

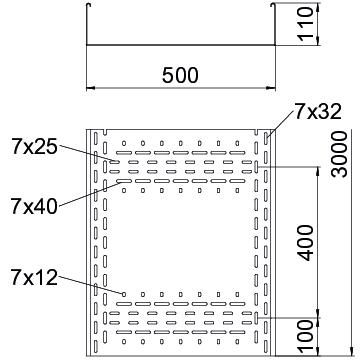

Боковая перфорация нет Вид соединителя кабеленесущей системы Привинчен Высота 110 mm Высота 4 in Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 496 cm² Полезное поперечное сечение 49600 mm² Размер Н 110 mm Размер 110x500x3000 Размер B 500 mm Размер L 3000 mm Расстояние между опорами 1,0 м 1,46 kN/m Расстояние между опорами 2,5 м 1,2 kN/m Расстояние между опорами 3,0 м 0,92 kN/m Расстояние между опорами: 1,5 м. 1,67 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,08 in Толщина листа 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 26,1106 кг CO2e / 1 Метр Цвет цинковый Ширина 20 in Ширина 500 mm - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Опорный кронштейн BKRS FT
STA BKRS 500 FT 6044551 1 Штук
Опорный профиль 100 FS
STP Z 1050 FS 6044589 1 Штук
Крышка кабельного лотка, рифлёная DBKR FS
DBKR 500 FS 6049127 3 м
Продольный и угловой соединитель 110 FS
RLVL 110 FS 6067131 10 Штук
Переходник/концевик 110 FS
RWEB 150 FS 7111509 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор крышки G
DK DBKR G 6049280 30 Штук
Уплотнительная пластина FS
SSE SSLB 500 FS 6049298 1 Штук
Разделительная полочка Z-образной формы 110 FS
TSG110Z BKRS FS 6062391 3 м - Загрузки
-
Техническая спецификация BKRS 1150 FS / 6061989 , 0.18MB , pdfДекларация соответствия ЕС BKRS 1150 FS / 6061989 , 0.10MB , pdfЭкологическая декларация (EPD) BKRS 1150 FS / 6061989 , 1.48MB , pdfREACH Декларация соответствия BKRS 1150 FS / 6061989 , 0.12MB , pdfRoHS Декларация соответствия BKRS 1150 FS / 6061989 , 0.13MB , pdfРазрешение на использование знаков UL certificate cable trays BKRS , 0.24MB , pdfИнструкции по монтажу Mounting instructions, BKRS walkable cable tray systems for Mercedes Benz , 4.15MB , pdfИнструкции по монтажу Mounting instructions, BKRS walkable cable tray systems for Porsche AG , 0.06MB , pdfИнструкции по монтажу Mounting instructions, BKRS walkable cable tray systems for BMW AG , 4.54MB , pdfИнструкции по монтажу BKRS walkable cable tray systems , 5.36MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
