Листовой кабельный лоток BKRS 110 FS
Артикул, номер 6061983 | EAN 4012196147038
- Описание продукта
-

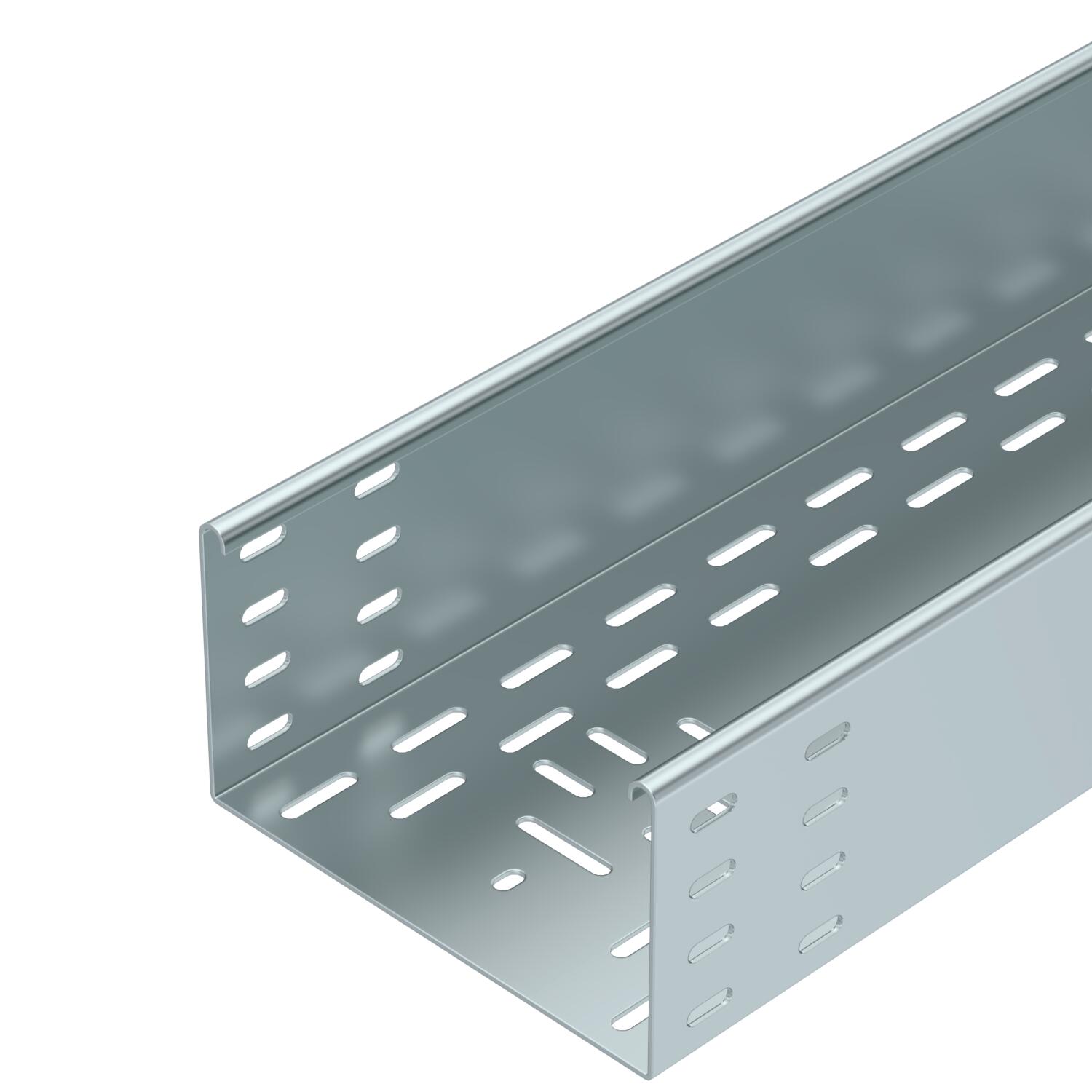

Описание продуктаУсиленный, листовой кабельный лоток BKRS с перфорацией дна, высота боковой стенки 110 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики

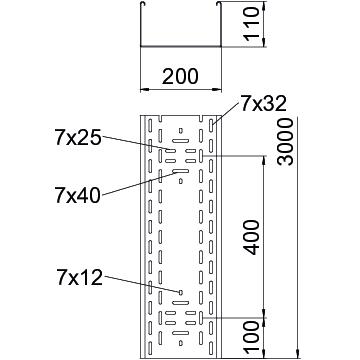

Боковая перфорация нет Вид соединителя кабеленесущей системы Привинчен Высота 110 mm Высота 4 in Длина 3000 mm Длина 10 ft Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 196 cm² Полезное поперечное сечение 19600 mm² Размер Н 110 mm Размер 110x200x3000 Размер B 200 mm Размер L 3000 mm Расстояние между опорами 1,0 м 4,75 kN/m Расстояние между опорами 2,5 м 2,73 kN/m Расстояние между опорами 3,0 м 2 kN/m Расстояние между опорами: 1,5 м. 5,07 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,08 in Толщина листа 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 15,5491 кг CO2e / 1 Метр Цвет цинковый Ширина 8 in Ширина 200 mm - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Опорный кронштейн BKRS FT
STA BKRS 200 FT 6044543 1 Штук
Опорный профиль 100 FS
STP Z 1020 FS 6044583 1 Штук
Крышка кабельного лотка, рифлёная DBKR FS
DBKR 200 FS 6049121 3 м
Продольный и угловой соединитель 110 FS
RLVL 110 FS 6067131 10 Штук
Переходник/концевик 110 FS
RWEB 120 FS 7111207 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор крышки G
DK DBKR G 6049280 30 Штук
Уплотнительная пластина FS
SSE SSLB 200 FS 6049292 1 Штук
Разделительная полочка Z-образной формы 110 FS
TSG110Z BKRS FS 6062391 3 м - Загрузки
-
