Кабельный лоток лестничного типа LCIS 60, 6 м C30 FT 6000 | 600 | 1,5 | нет

Кабельный лоток лестничного типа LCIS 60, 6 м C30 FT

Артикул, номер 6209651 | EAN 4012196431847

Артикул, номер / Типы

Длина	6000 mm

Ширина

Толщина борта	1,5 mm

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

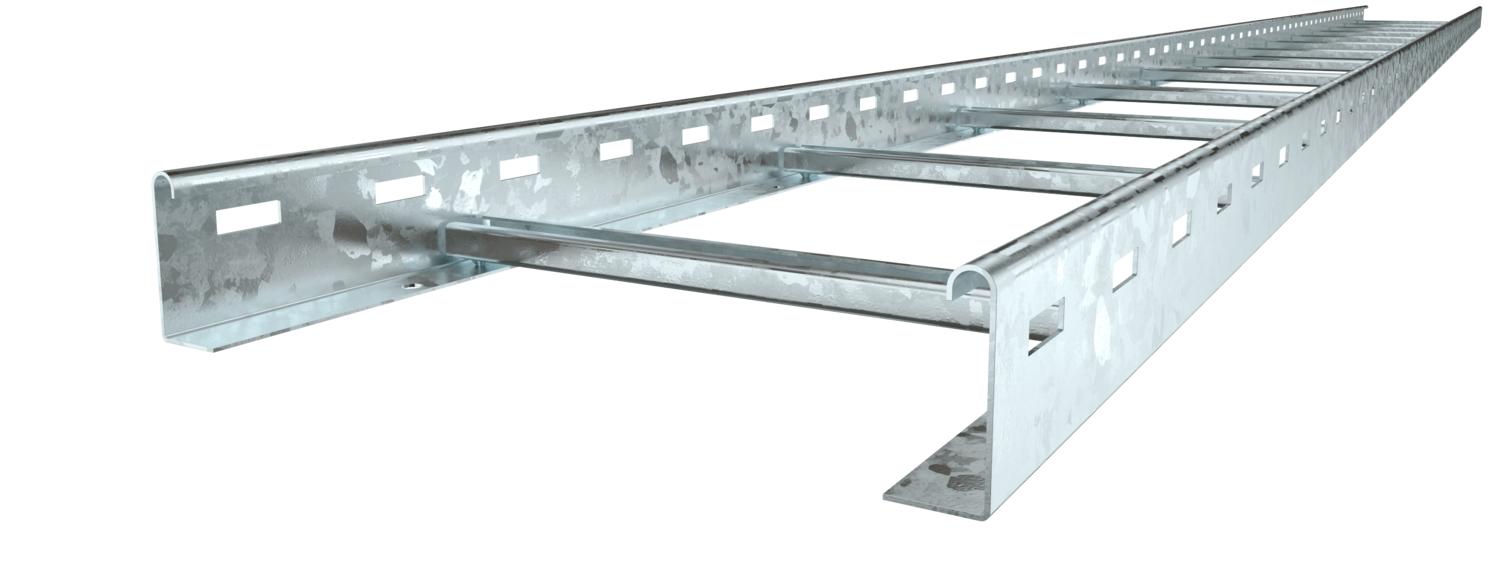

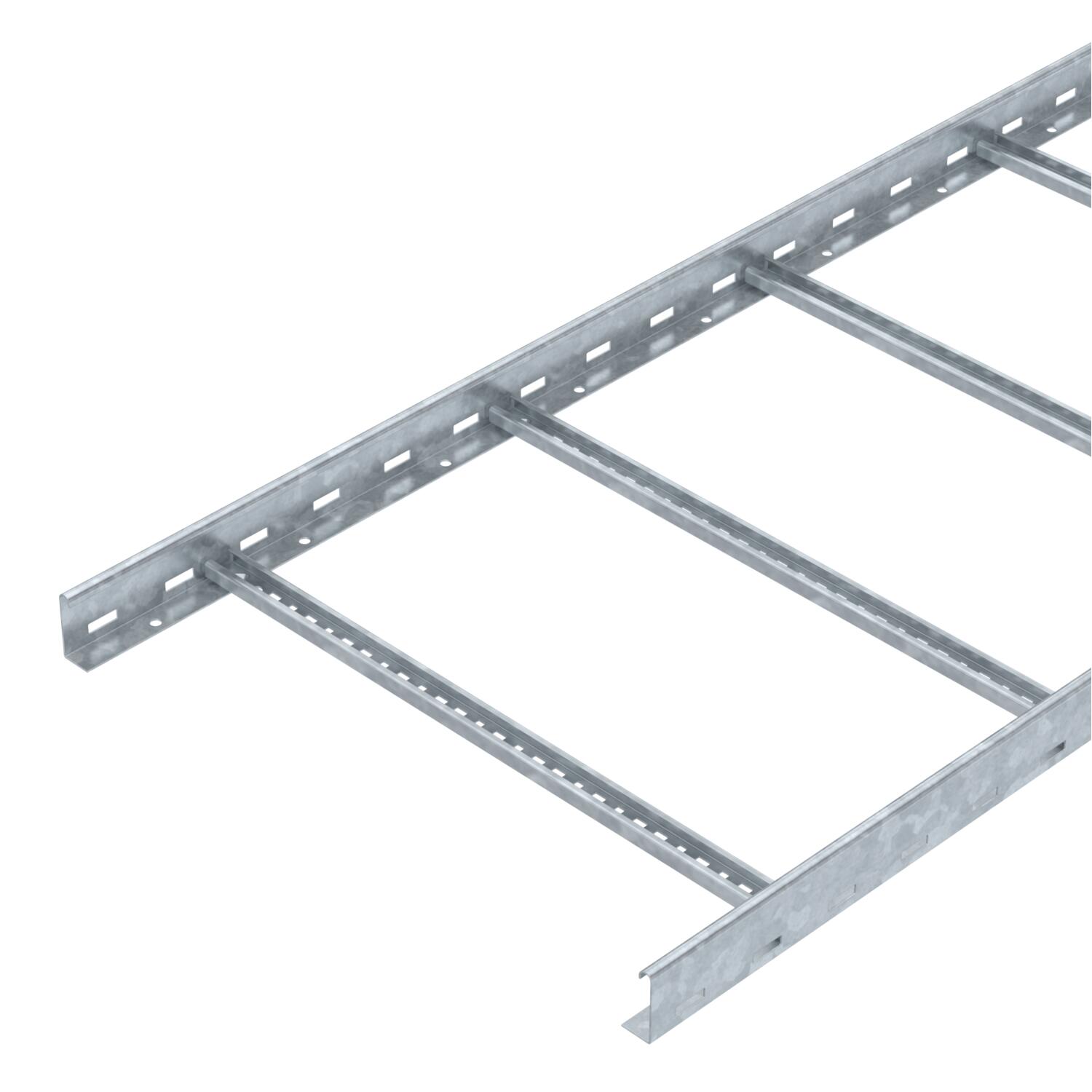

Кабельный лоток лестничного типа c боковыми стенками высотой 60 мм, с приваренными, открытыми вверх перекладинами C30. Загнутая боковая стенка для усиления конструкции и защиты кромок. Крепление на кронштейн производится с помощью фиксаторов типа LKS 40. Размер шлица в поперечине составляет 16,5 мм, подходящий тип зажимной скобы 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.

Технические данные

Технические характеристики

Боковая перфорация	да
Конструкция бокового профиля	Плоский профиль
Конструкция для больших расстояний	нет
Конструкция перекладин	Профиль перфорированный
Крепление перекладины	приварен
Материал	Сталь
Нержавеющая сталь, протравленная	нет
Поверхность	Горячее цинкование методом погружения

Повышение живучести конструкции	нет
Полезное поперечное сечение	240 cm²
Полезное поперечное сечение	24000 mm²

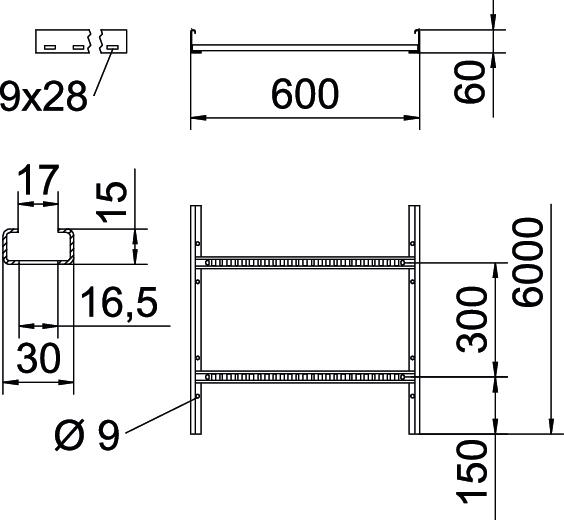

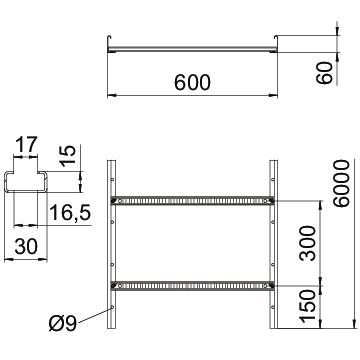

Размер	60x600x6000
Расстояние между перекладинами	300 mm
Толщина борта	1,5 mm
Цвет	цинковый

Размеры

Высота	60 mm
Длина	6000 mm
Размер B	600 mm

Размер шлица, перекладина	16,50
Ширина	600 mm

Нагрузки

Расстояние между опорами 1,0 м	2 kN/m
Расстояние между опорами 2,5 м	1,3 kN/m
Расстояние между опорами 3,0 м	1 kN/m
Расстояние между опорами 3,5 м	0,78 kN/m

Расстояние между опорами 4,0 м	0,4 kN/m
Расстояние между опорами 4,5 м	0,3 kN/m
Расстояние между опорами 5,0 м	0,2 kN/m
Расстояние между опорами: 1,5 м.	3,3 kN/m

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	8,4316 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	8,4316 кг CO2e / 1 Метр

Технические данные

Диаграмма нагрузки на кабельный лестничный лоток типа LCIS 60

Все виды

Все виды

Типы	Длина	Ширина	Толщина борта	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	нет	6209643	м	6 м
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	нет	6209645	м	6 м
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	нет	6209647	м	6 м
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	нет	6209649	м	6 м
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	нет	6209651	м	6 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Крышка с поворотным фиксатором	DRL 600 FT	6051472	м	3 м
Продольный соединитель FT	LVG 60 FT	6208843	Штук	10 Штук
Шарнирный соединитель FT	LGVG 60 FT	6208944	Штук	10 Штук
Выравнивающий соединитель	LDVG 60 FT	6208970	Штук	2 Штук
Мультифункциональный соединитель FT	LMFV 660 FT	6225738	Штук	1 Штук
Угловая секция 90° 60 FT	LB 90 660 R3 FT	6225070	Штук	1 Штук
Т-образная секция 60 FT	LT 660 R3 FT	6225238	Штук	1 Штук
Т-образная секция 60 FT	LAA 660 R3 FT	6225878	Штук	1 Штук
Элемент вертикального регулируемого угла 60 FT	LGBE 660 FT	6225478	Штук	1 Штук
Угловая секция 90° 60 FT	LB 90 660 R5 FT	6211458	Штук	1 Штук
Защитный колпачок 60	SKH 60 OR	6222537	пар	40 пар
Опорный уголок	LAW FT	6221513	Штук	10 Штук
Зажим FT	LAS 60 FT	6221378	Штук	10 Штук
Разделительная полочка 45 DD	TSG 45 DD	6062321	м	3 м
Угловая вставка DD	LEB 25 DD	6221216	Штук	1 Штук
Угловая вставка DD	LEB 50 DD	6221259	Штук	1 Штук
Опорная пластина	LALB 60 FT	6221890	Штук	1 Штук
Опорная пластина FT	LAB 60 FT	6220479	Штук	1 Штук
Донная вставка DD	ELB-L 60 DD	6103368	м	3 м
