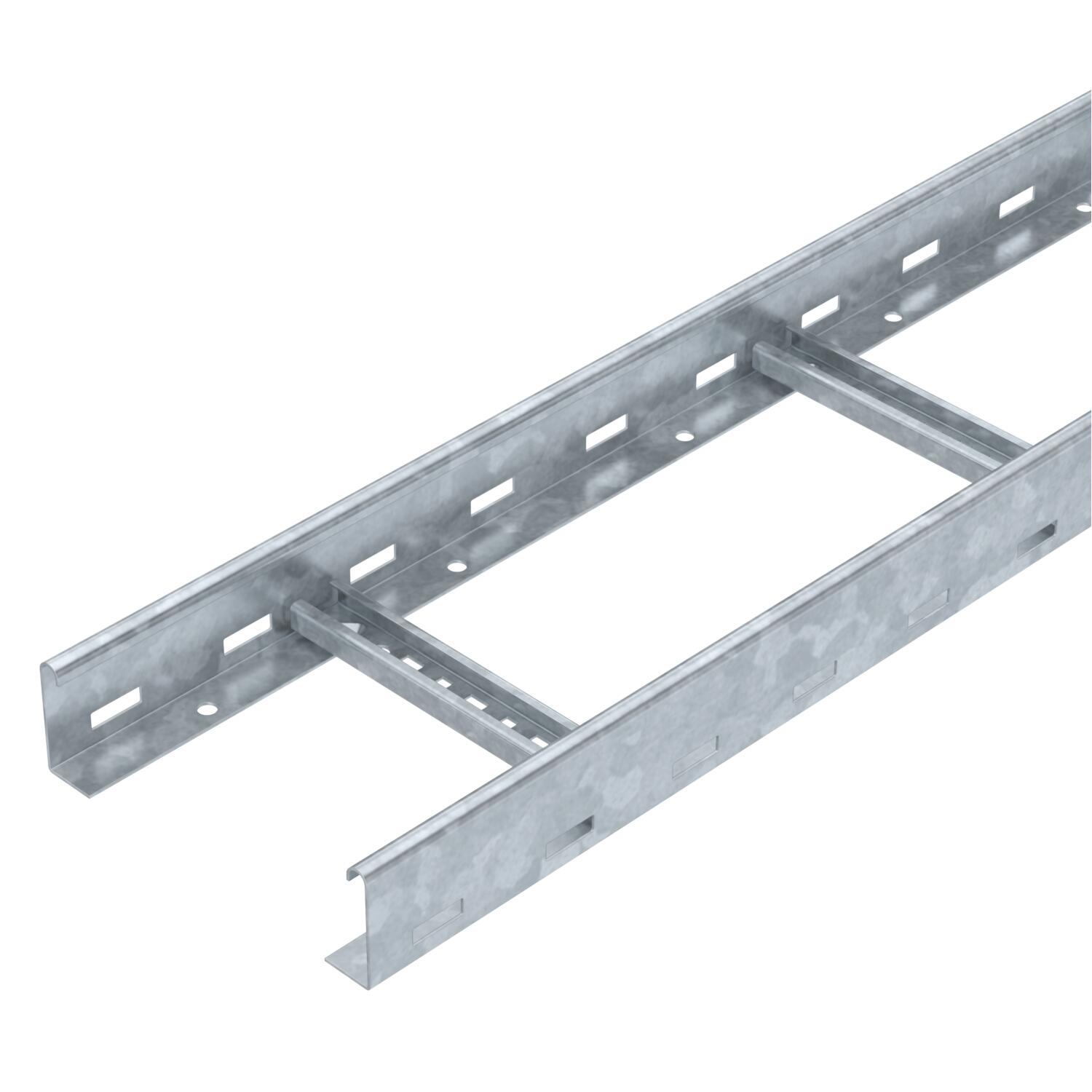

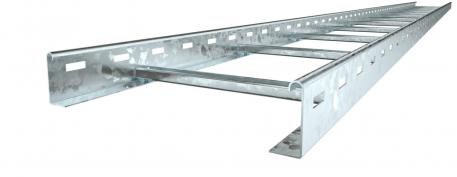

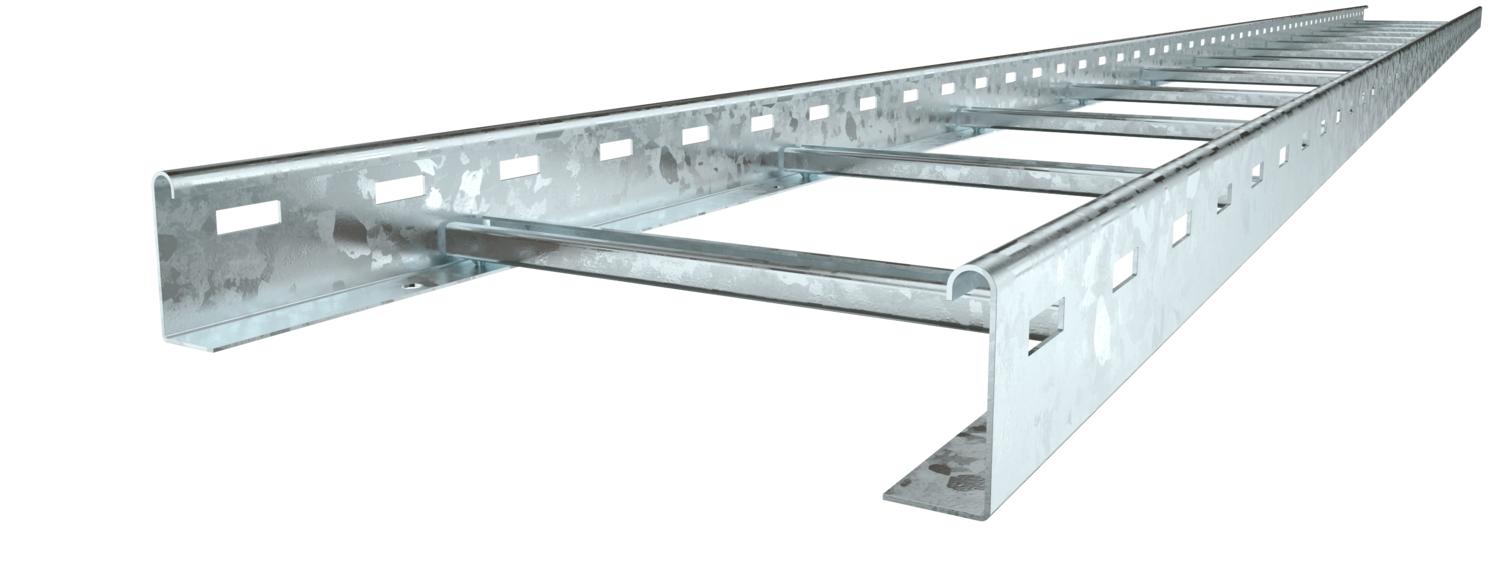

Кабельный лоток лестничного типа LCIS 60, 6 м C30 FT
Артикул, номер 6209643 | EAN 4012196431786
- Описание продукта
-

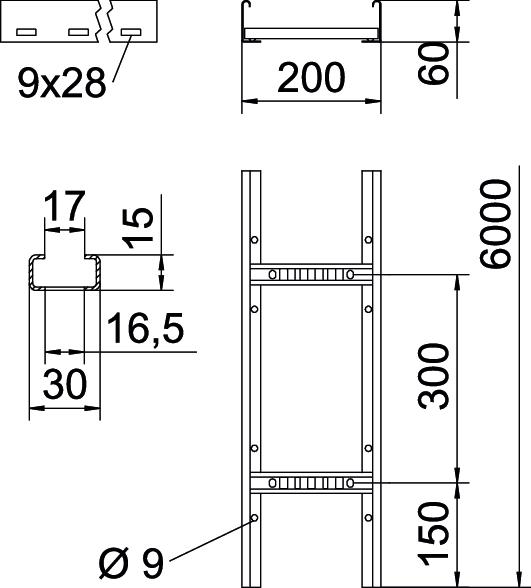

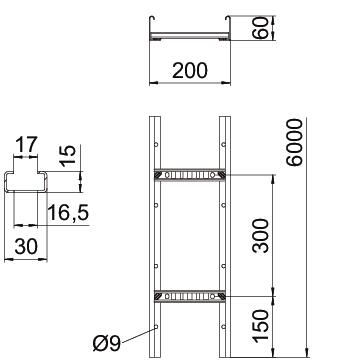

Описание продуктаКабельный лоток лестничного типа c боковыми стенками высотой 60 мм, с приваренными, открытыми вверх перекладинами C30. Загнутая боковая стенка для усиления конструкции и защиты кромок. Крепление на кронштейн производится с помощью фиксаторов типа LKS 40. Размер шлица в поперечине составляет 16,5 мм, подходящий тип зажимной скобы 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Высота 60 mm Длина 6000 mm Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины приварен Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 8000 mm² Полезное поперечное сечение 80 cm² Размер 60x200x6000 Размер B 200 mm Размер шлица, перекладина 17,00 Расстояние между опорами 1,0 м 2 kN/m Расстояние между опорами 2,5 м 1,3 kN/m Расстояние между опорами 3,0 м 1 kN/m Расстояние между опорами 3,5 м 0,78 kN/m Расстояние между опорами 4,0 м 0,4 kN/m Расстояние между опорами 4,5 м 0,3 kN/m Расстояние между опорами 5,0 м 0,2 kN/m Расстояние между опорами: 1,5 м. 3,3 kN/m Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 6,1553 кг CO2e / 1 Метр Цвет цинковый Ширина 200 mm Технические данные
Диаграмма нагрузки на кабельный лестничный лоток типа LCIS 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором
DRL 200 FT 6051367 3 м
Продольный соединитель FT
LVG 60 FT 6208843 10 Штук
Шарнирный соединитель FT
LGVG 60 FT 6208944 10 Штук
Выравнивающий соединитель
LDVG 60 FT 6208970 2 Штук
Мультифункциональный соединитель FT
LMFV 620 FT 6225730 1 Штук
Угловая секция 90° 60 FT
LB 90 620 R3 FT 6225062 1 Штук
Т-образная секция 60 FT
LT 620 R3 FT 6225230 1 Штук
Т-образная секция 60 FT
LAA 620 R3 FT 6225870 1 Штук
Элемент вертикального регулируемого угла 60 FT
LGBE 620 FT 6225470 1 Штук
Угловая секция 90° 60 FT
LB 90 620 R5 FT 6211450 1 Штук
Защитный колпачок 60
SKH 60 OR 6222537 40 пар
Опорный уголок
LAW FT 6221513 10 Штук
Зажим FT
LAS 60 FT 6221378 10 Штук
Разделительная полочка 45 DD
TSG 45 DD 6062321 3 м
Угловая вставка DD
LEB 25 DD 6221216 1 Штук
Угловая вставка DD
LEB 50 DD 6221259 1 Штук
Опорная пластина
LALB 20 FT 6221858 1 Штук
Опорная пластина FT
LAB 20 FT 6220436 1 Штук
Донная вставка DD
ELB-L 20 DD 6103352 3 м - Загрузки
-
