Кабельный лоток лестничного типа LG 110, длина 3 м, VS FT
Артикул, номер 6216423 | EAN 4012195065210
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа с перфорированными боковыми стенками высотой 110 мм и с перекладинами из С-образного профиля.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Кабельные лотки лестничного типа поставляются в сложенном виде.
Подходящую зажимную скобу типа 2056 можно найти в разделе «Системы вертикальных кабельных лотков лестничного типа».
-
- Технические данные
-
Технические характеристики

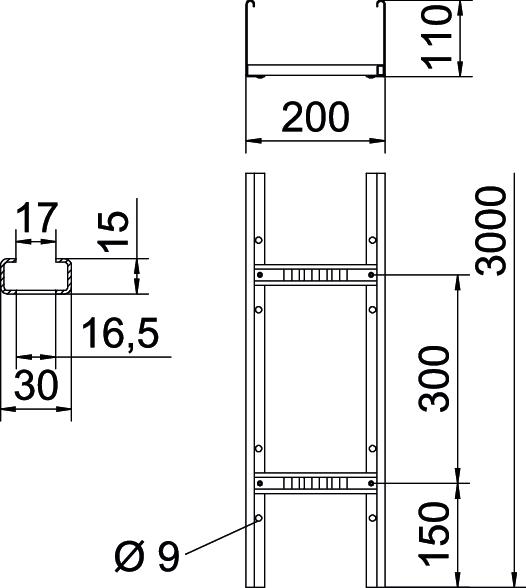

Боковая перфорация да Высота 110 mm Длина 3000 mm Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 18800 mm² Полезное поперечное сечение 188 cm² Размер 110x200x3000 Размер 110x200x3000 Размер B 200 mm Размер шлица, перекладина 16,50 Расстояние между опорами 1,0 м 3,1 kN/m Расстояние между опорами 2,5 м 2 kN/m Расстояние между опорами 3,0 м 1,4 kN/m Расстояние между опорами 3,5 м 0,9 kN/m Расстояние между опорами 4,0 м 0,65 kN/m Расстояние между опорами 4,5 м 0,55 kN/m Расстояние между опорами 5,0 м 0,5 kN/m Расстояние между опорами 6,0 м 0,15 kN/m Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 8,764 кг CO2e / 1 Метр Цвет цинковый Ширина 200 mm Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа, тип LG 110 VS
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором
DRL 200 FT 6051367 3 м
Продольный соединитель FT
LVG 110 FT 6216548 10 Штук
Шарнирный соединитель FT
LGVG 110 FT 6216653 10 Штук
Выравнивающий соединитель 110 FT
LDVG 110 FT 6216670 2 Штук
Мультифункциональный соединитель FT
LMFV 1120 FT 6225770 1 Штук
Угловая секция 90° 110 FT
LB 90 1120 R3 FT 6225142 1 Штук
Т-образная секция 110 FT
LT 1120 R3 FT 6225310 1 Штук
Т-образная секция 110 FT
LAA 1120 R3 FT 6225930 1 Штук
Элемент вертикального регулируемого угла 110 FT
LGBE 1120 FT 6225510 1 Штук
Защитный колпачок
SKH 110 OR 6222553 20 пар
Опорный уголок
LAW FT 6221513 10 Штук
Зажим FT
LAS 110 FT 6221424 10 Штук
Разделительная полочка 85 DD
TSG 85 DD 6062331 3 м
Угловая вставка DD
LEB 25 DD 6221216 1 Штук
Угловая вставка DD
LEB 50 DD 6221259 1 Штук
Опорная пластина
LALB 20 FT 6221858 1 Штук
Опорная пластина FT
LAB 20 FT 6220436 1 Штук
Донная вставка DD
ELB-L 20 DD 6103352 3 м - Загрузки
-
