Кабельный лоток лестничного типа LG 110, длина 3 м, VS FT
Артикул, номер 6216426 | EAN 4012195065227
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа с перфорированными боковыми стенками высотой 110 мм и с перекладинами из С-образного профиля.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Кабельные лотки лестничного типа поставляются в сложенном виде.
Подходящую зажимную скобу типа 2056 можно найти в разделе «Системы вертикальных кабельных лотков лестничного типа».
-
- Технические данные
-
Технические характеристики

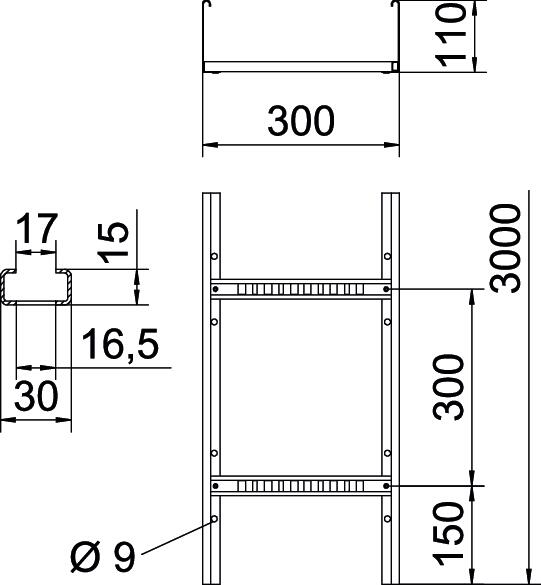

Боковая перфорация да Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 283 cm² Полезное поперечное сечение 28300 mm² Размер 110x300x3000 Размер 110x300x3000 Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Цвет цинковый Размеры
Высота 110 mm Длина 3000 mm Размер B 300 mm Размер шлица, перекладина 16,50 Ширина 300 mm Нагрузки
Расстояние между опорами 1,0 м 3,1 kN/m Расстояние между опорами 2,5 м 2 kN/m Расстояние между опорами 3,0 м 1,4 kN/m Расстояние между опорами 3,5 м 0,9 kN/m Расстояние между опорами 4,0 м 0,65 kN/m Расстояние между опорами 4,5 м 0,55 kN/m Расстояние между опорами 5,0 м 0,5 kN/m Расстояние между опорами 6,0 м 0,15 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 9,2764 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 9,2764 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа, тип LG 110 VS
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором
DRL 300 FT 6051383 3 м
Продольный соединитель FT
LVG 110 FT 6216548 10 Штук
Шарнирный соединитель FT
LGVG 110 FT 6216653 10 Штук
Выравнивающий соединитель 110 FT
LDVG 110 FT 6216670 2 Штук
Мультифункциональный соединитель FT
LMFV 1130 FT 6225772 1 Штук
Угловая секция 90° 110 FT
LB 90 1130 R3 FT 6225144 1 Штук
Т-образная секция 110 FT
LT 1130 R3 FT 6225312 1 Штук
Т-образная секция 110 FT
LAA 1130 R3 FT 6225932 1 Штук
Элемент вертикального регулируемого угла 110 FT
LGBE 1130 FT 6225512 1 Штук
Защитный колпачок
SKH 110 OR 6222553 20 пар
Опорный уголок
LAW FT 6221513 10 Штук
Зажим FT
LAS 110 FT 6221424 10 Штук
Разделительная полочка 85 DD
TSG 85 DD 6062331 3 м
Угловая вставка DD
LEB 25 DD 6221216 1 Штук
Угловая вставка DD
LEB 50 DD 6221259 1 Штук
Опорная пластина
LALB 30 FT 6221866 1 Штук
Опорная пластина FT
LAB 30 FT 6220444 1 Штук
Донная вставка DD
ELB-L 30 DD 6103356 3 м - Загрузки
-
