Кабельный лоток лестничного типа LCIS 110, 6 м C30 FT
Артикул, номер 6209824 | EAN 4012196431656
- Описание продукта
-

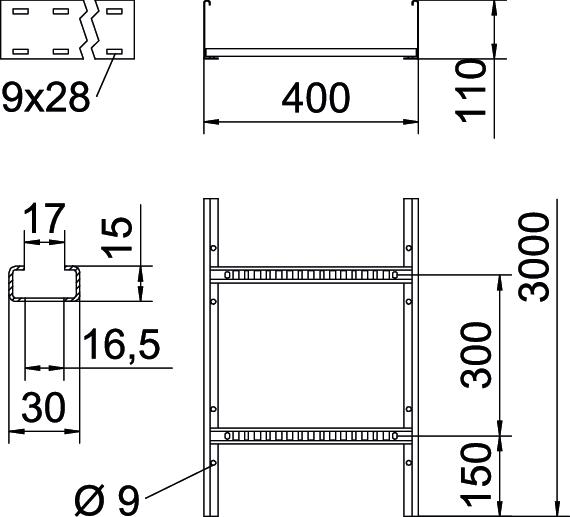

Описание продуктаКабельный лоток с высотой боковой стенки 110 мм с приваренными перекладинами и профилем C30, открываемым вверх. Загнутая боковая стенка для усиления конструкции и защиты кромок. Крепление на кронштейн производится с помощью фиксаторов типа LKS 40. Размер шлица в поперечине составляет 16,5 мм, подходящий тип зажимной скобы 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Высота 110 mm Длина 6000 mm Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины приварен Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 36000 mm² Полезное поперечное сечение 360 cm² Размер 110x400x6000 Размер B 400 mm Размер шлица, перекладина 16,50 Расстояние между опорами 1,0 м 3 kN/m Расстояние между опорами 2,5 м 2 kN/m Расстояние между опорами 3,0 м 1,4 kN/m Расстояние между опорами 3,5 м 1,05 kN/m Расстояние между опорами 4,0 м 0,8 kN/m Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 9,9364 кг CO2e / 1 Метр Цвет цинковый Ширина 400 mm Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа LCIS 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FT
LVG 110 FT 6216548 10 Штук
Угловая секция 90° 110 FT
LB 90 1140 R3 FT 6225146 1 Штук
Мультифункциональный соединитель FT
LMFV 1140 FT 6225774 1 Штук
Крышка с поворотным фиксатором
DRL 400 FT 6051413 3 м
Разделительная полочка 85 DD
TSG 85 DD 6062331 3 м
Опорная пластина FT
LAB 40 FT 6220452 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор для крепления разделительной полочки
KS KL A2 6062284 30 Штук
Защитный колпачок
SKH 110 OR 6222553 20 пар - Загрузки
-
