Кабельный лоток лестничного типа LG 60, длина 6 м, VS FT
Артикул, номер 6208653 | EAN 4012195064350
- Описание продукта
-

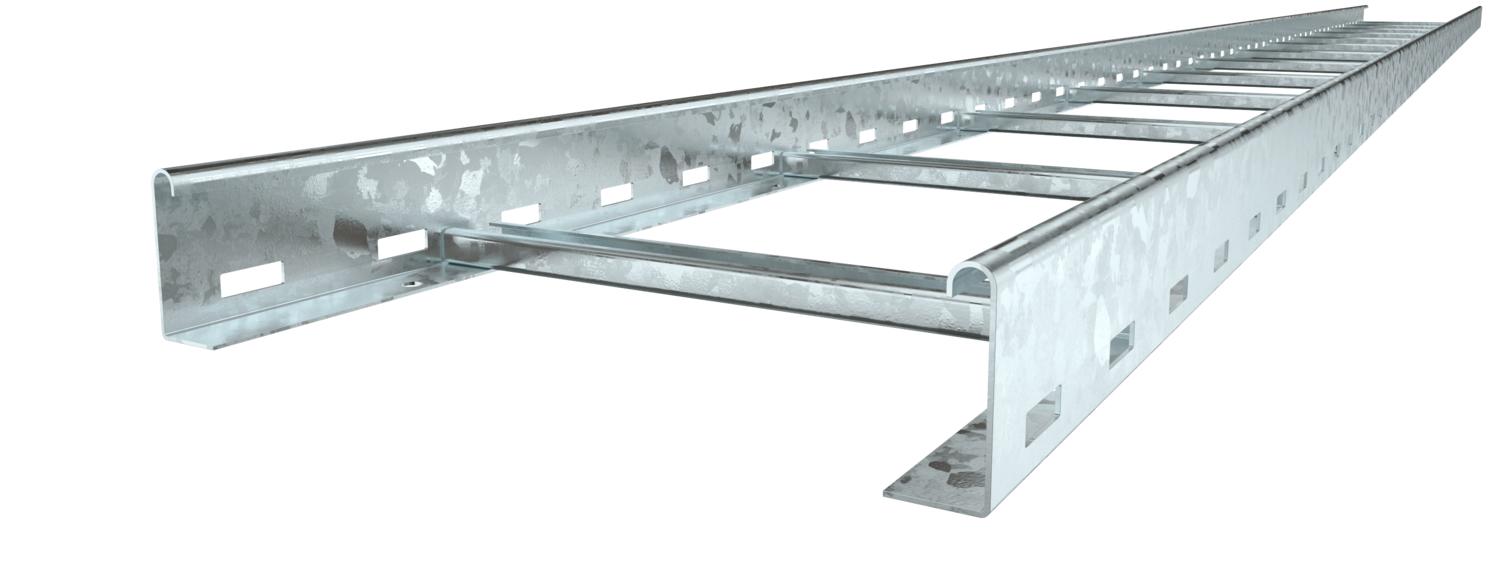

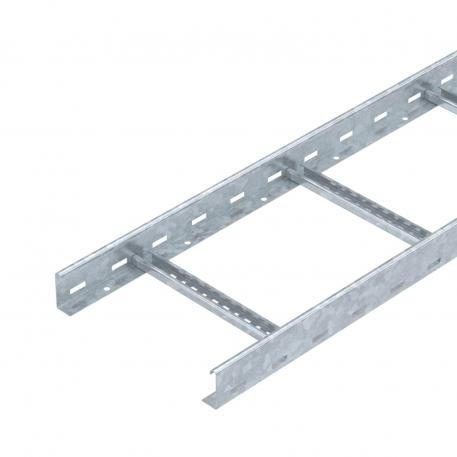

Описание продуктаКабельный лоток лестничного типа с перфорированными боковыми стенками высотой 60 мм, с перекладиной VS.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Каб.лотки лестничного типа поставляются в сложенном виде. Информация о подходящих зажимных скобах типа 2056 находится в разделе Системы вертикальных кабельных лотков лестничного типа
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции да Полезное поперечное сечение 14800 mm² Полезное поперечное сечение 148 cm² Противопожарная защита Повышение живучести конструкции, стандартная кабеленесущая конструкция Размер 60x300x6000 Размер 60x300x6000 Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Цвет цинковый Размеры

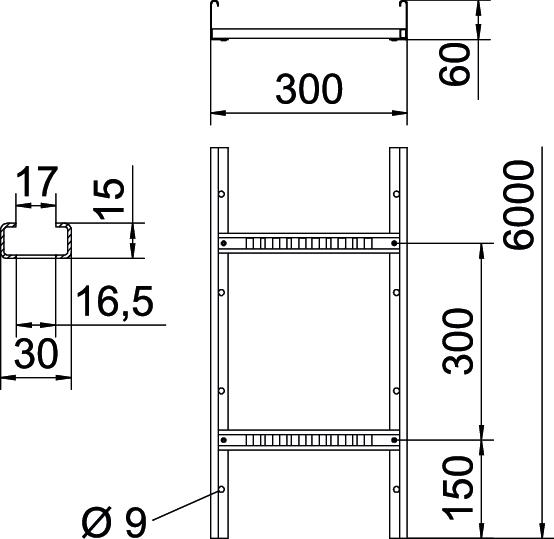

Высота 60 mm Длина 6000 mm Размер B 300 mm Размер шлица, перекладина 16,50 Ширина 300 mm Нагрузки
Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 1,1 kN/m Расстояние между опорами 3,5 м 0,75 kN/m Расстояние между опорами 4,0 м 0,45 kN/m Расстояние между опорами 4,5 м 0,3 kN/m Расстояние между опорами 5,0 м 0,15 kN/m Расстояние между опорами: 1,5 м. 3,1 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 6,6961 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 6,6961 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лестничный лоток типа LG 60 VS
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором
DRL 300 FT 6051383 3 м
Продольный соединитель FT
LVG 60 FT 6208843 10 Штук
Шарнирный соединитель FT
LGVG 60 FT 6208944 10 Штук
Выравнивающий соединитель
LDVG 60 FT 6208970 2 Штук
Мультифункциональный соединитель FT
LMFV 630 FT 6225732 1 Штук
Угловая секция 90° 60 FT
LB 90 630 R3 FT 6225064 1 Штук
Т-образная секция 60 FT
LT 630 R3 FT 6225232 1 Штук
Т-образная секция 60 FT
LAA 630 R3 FT 6225872 1 Штук
Элемент вертикального регулируемого угла 60 FT
LGBE 630 FT 6225472 1 Штук
Угловая секция 90° 60 FT
LB 90 630 R5 FT 6211452 1 Штук
Защитный колпачок 60
SKH 60 OR 6222537 40 пар
Опорный уголок
LAW FT 6221513 10 Штук
Зажим FT
LAS 60 FT 6221378 10 Штук
Разделительная полочка 45 DD
TSG 45 DD 6062321 3 м
Угловая вставка DD
LEB 25 DD 6221216 1 Штук
Угловая вставка DD
LEB 50 DD 6221259 1 Штук
Опорная пластина
LALB 30 FT 6221866 1 Штук
Опорная пластина FT
LAB 30 FT 6220444 1 Штук
Донная вставка DD
ELB-L 30 DD 6103356 3 м - Загрузки
-
