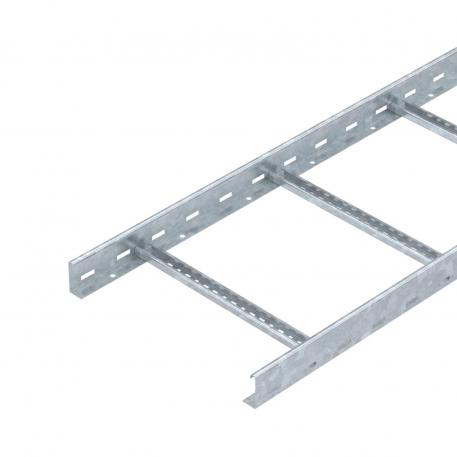

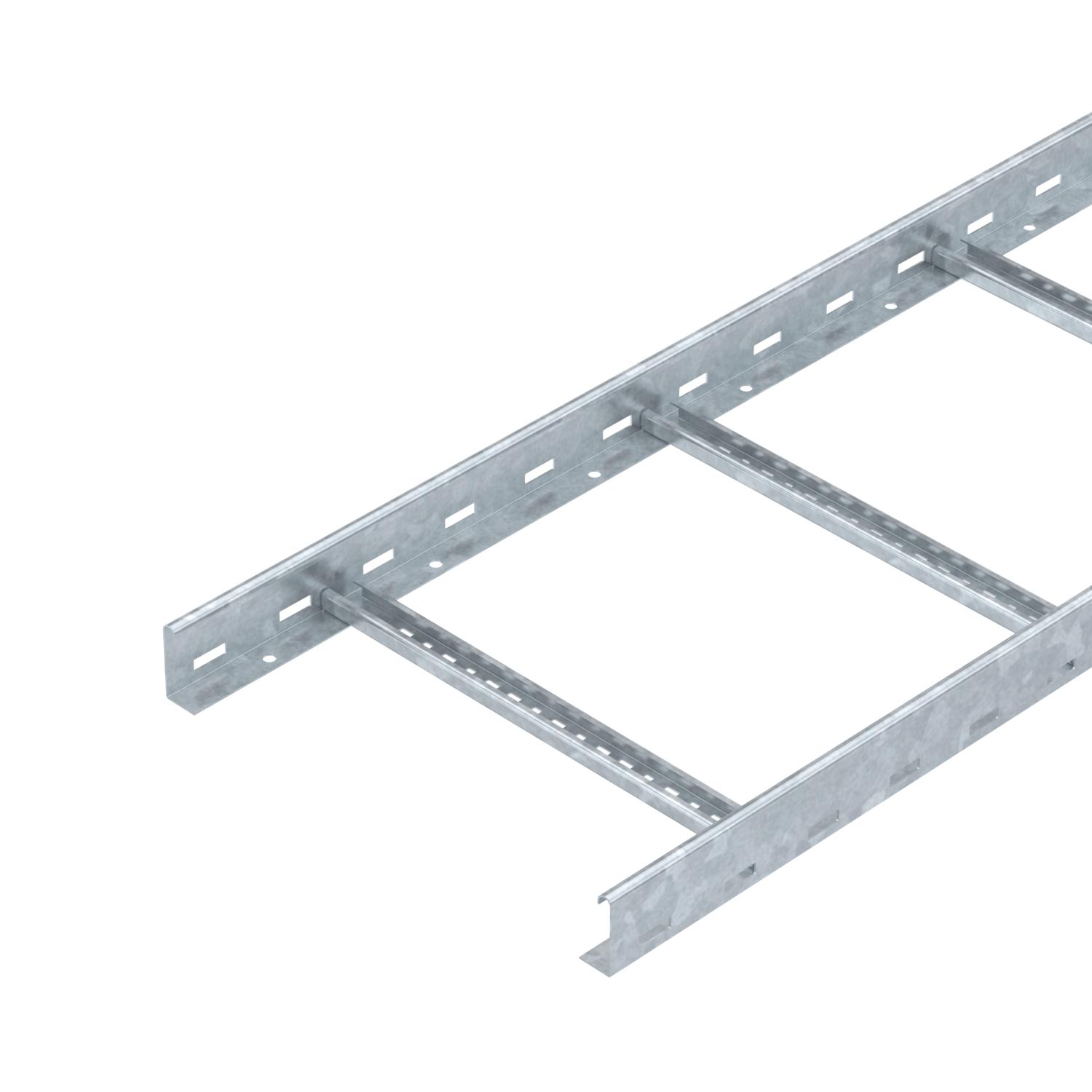

Кабельный лоток лестничного типа LG 60, длина 6 м, VS FT
Артикул, номер 6208656 | EAN 4012195064367
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа с перфорированными боковыми стенками высотой 60 мм, с перекладиной VS.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Каб.лотки лестничного типа поставляются в сложенном виде. Информация о подходящих зажимных скобах типа 2056 находится в разделе Системы вертикальных кабельных лотков лестничного типа
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Конструкция бокового профиля Плоский профиль Конструкция для больших расстояний нет Конструкция перекладин Профиль перфорированный Крепление перекладины С глухой клепкой Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции да Полезное поперечное сечение 198 cm² Полезное поперечное сечение 19800 mm² Противопожарная защита Повышение живучести конструкции, стандартная кабеленесущая конструкция Размер 60x400x6000 Размер 60x400x6000 Расстояние между перекладинами 300 mm Толщина борта 1,5 mm Цвет цинковый Размеры

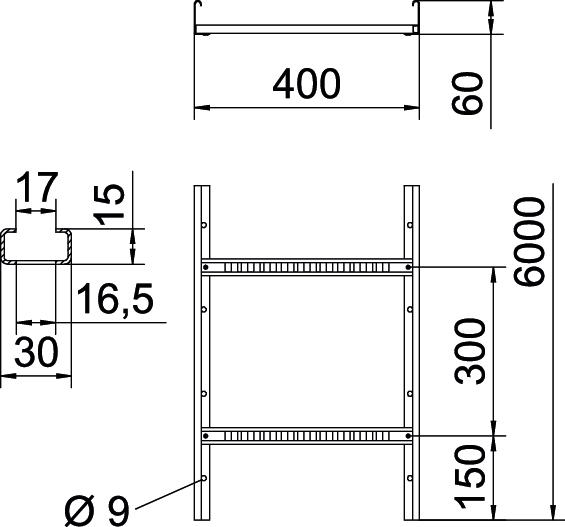

Высота 60 mm Длина 6000 mm Размер B 400 mm Размер шлица, перекладина 16,50 Ширина 400 mm Нагрузки
Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 1,1 kN/m Расстояние между опорами 3,5 м 0,75 kN/m Расстояние между опорами 4,0 м 0,45 kN/m Расстояние между опорами 4,5 м 0,3 kN/m Расстояние между опорами 5,0 м 0,15 kN/m Расстояние между опорами: 1,5 м. 3,1 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 7,3337 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 7,3337 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на кабельный лестничный лоток типа LG 60 VS
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором
DRL 400 FT 6051413 3 м
Продольный соединитель FT
LVG 60 FT 6208843 10 Штук
Шарнирный соединитель FT
LGVG 60 FT 6208944 10 Штук
Выравнивающий соединитель
LDVG 60 FT 6208970 2 Штук

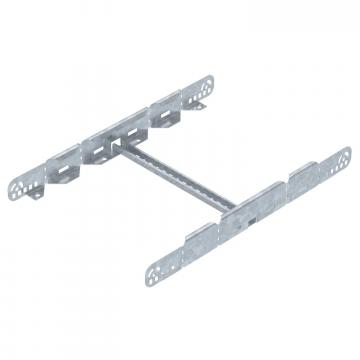

Мультифункциональный соединитель FT
LMFV 640 FT 6225734 1 Штук
Угловая секция 90° 60 FT
LB 90 640 R3 FT 6225066 1 Штук
Т-образная секция 60 FT
LT 640 R3 FT 6225234 1 Штук
Т-образная секция 60 FT
LAA 640 R3 FT 6225874 1 Штук
Элемент вертикального регулируемого угла 60 FT
LGBE 640 FT 6225474 1 Штук
Угловая секция 90° 60 FT
LB 90 640 R5 FT 6211454 1 Штук
Защитный колпачок 60
SKH 60 OR 6222537 40 пар
Опорный уголок
LAW FT 6221513 10 Штук
Зажим FT
LAS 60 FT 6221378 10 Штук
Разделительная полочка 45 DD
TSG 45 DD 6062321 3 м
Угловая вставка DD
LEB 25 DD 6221216 1 Штук
Угловая вставка DD
LEB 50 DD 6221259 1 Штук
Опорная пластина
LALB 40 FT 6221874 1 Штук
Опорная пластина FT
LAB 40 FT 6220452 1 Штук
Донная вставка DD
ELB-L 40 DD 6103360 3 м - Загрузки
-
